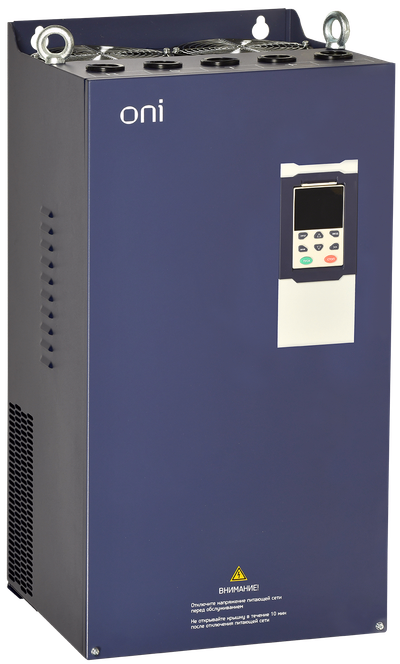

Преобразователь частоты K750 380В 3Ф 160-185кВт 304-340А ONI
Артикул:
Основные характеристики
| Ширина, мм | 360 |
| Высота, мм | 725 |
| Глубина, мм | 338 |
| Тип управления | Векторное управ в разомкнутом контуре |
| Температура эксплуатации, °C | -10...40 |
Описание
Преобразователь частоты для тяжелых применений с векторной обратной связью, Modbus, платами расширения (в том числе плата энкодера). Может использоваться в различных отраслях промышленности, ЖКХ, строительстве и в спец версии для подъема/спуска груза. Оснащается русифицированным LCD дисплеем с удобным пользовательским интерфейсом. Кроме того, оснащен комплексной защитой при возникновении различных нештатных ситуаций (перегрев, перегрузка двигателя, короткое замыкание, перенапряжение).
Срок службы:
7 лет
Гарантия:
2 года
Преимущества
- Широкий спектр применения вплоть до тяжелых условий, требующих высокую точность позиционирования и большие пусковые моменты двигателя.
- Русифицированный LCD-дисплей по умолчанию, LED – опционально.
- Modbus RTU, два релейных выхода.
- Различные варианты исполнения корпуса - пластик или металл в зависимости от мощности ПЧ.
- Комплексная защита – от перегрева, перегрузки двигателя, короткого замыкания и перенапряжения.
Технические характеристики
| Ширина, мм | 360 |
| Высота, мм | 725 |
| Глубина, мм | 338 |
| Тип управления | Векторное управ в разомкнутом контуре |
| Температура эксплуатации, °C | -10...40 |
| Макс частота на выходе, Гц | 600 |
| Поддержка протокола MODBUS | Да |
| Степень защиты - IP | IP20 |
| Сетевое напряжение, В | 380 |
| Тип охлаждения | Вентилятор (встроенный) |
| Тип преобразователя | Непосредственный преобразователь |
| Частота сети | 50/60 Гц |
| Входной ток HD-реж постоянной нагрузки, А | 320 |
| Входной ток ND-реж переменной нагрузки, А | 372 |
| Выход мощность при номин выход напряжении, кВт | 185.00 |
| Выход. напряжение, В | 0...480 |
| Выходная частота, Гц | 0...600 |
| Выходной ток HD-реж постоянной нагрузки, А | 304.0 |
| Выходной ток ND-реж переменной нагрузки, А | 360.0 |
| Диапазон раб вход напряжения, В | 380...480 |
| Допускается применение в пром зоне | Да |
| Количество HW-интерфейсов RS-485 | 1 |
| Количество вход фаз | 3 |
| Количество выход фаз | 3 |
| Макс сечение входящего кабеля, мм² | 185 |
| Макс. выходное напряжение, В | 483 |
| Метод управления | Векторное управление с обратной связью |
| Несущая частота, кГц | 1...12 |
| Номинальное выход напряжение, В | 380 |
| Номинальный выходной ток I2N, А | 340.0 |
| С блоком управления | Да |
| С Возможн подключения ПК-персонального компьютера | Да |
| С встроенными тормозными сопротивлениями | Нет |
| Макс мощность двигателя HD-реж пост нагрузки, кВт | 160 |
| Макс мощность двигателя ND-реж перем нагрузки, кВт | 185 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Программное обеспечение
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 1 |
| Единицы измерения | шт |
| Тип упаковки | КОРОБКА/БОКС |
| Материал упаковки | ФАНЕРА |
| Штрихкод | 4610084062489 |
| Вес брутто, кг | 61.4 |
| Вес нетто, кг | 61.2 |
| Объем, м^3 | 0.17586 |
| Длина, см | 78.5 |
| Высота, см | 51.5 |
| Ширина, см | 43.5 |
| Способ нанесения информации | На стикер |
