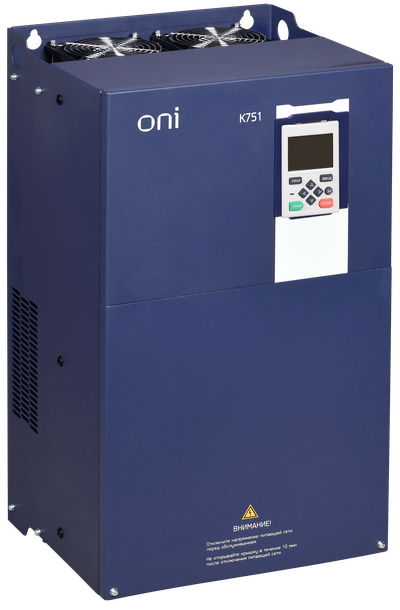

Преобразователь частоты K751 380В 3Ф 75-90кВт 150-176А со встроенным тормозом и дросселем постоянного тока ONI
Артикул:
Основные характеристики
| Выход мощность при номин выход напряжении, кВт | 75.00 |
| Выходной ток HD-реж постоянной нагрузки, А | 150.0 |
| Поддержка протокола MODBUS | Да |
| Выходная частота, Гц | 0...600 |
| Температура эксплуатации, °C | -10...40 |
Описание
Основное предназначение — управление работой подъемников и крановых механизмов. Отлично зарекомендовали себя в жилом, коммерческом строительстве и различных отраслях промышленности. За счет наличия большого числа встроенных защит значительно продлевается срок службы электродвигателя.
Срок службы:
7 лет
Гарантия:
2 года
Преимущества
- КПД — до 98% за счёт использования современных IGBT от ведущих производителей.
- Наличие специального блока параметров P59 для управления подъёмным механизмом и механическим тормозом.
- Клеммы STO для реализации функции безопасного отключения момента (STO SIL3).
- Функция EEPROM для восстановления событий и настройки ПЧ.
- Встроенный фильтр ЭМС С3, дроссель постоянного тока и тормозной модуль.
- Два базовых релейных выхода и подключение дополнительного реле через DO.
- Два слота под платы расширения.
- Лакокрасочное покрытие плат ПЧ до 500 мкм для защиты от мелкодисперсных сред.
- Поддержка работы с тепловыми датчиками электродвигателя.
Технические характеристики
| Выход мощность при номин выход напряжении, кВт | 75.00 |
| Выходной ток HD-реж постоянной нагрузки, А | 150.0 |
| Поддержка протокола MODBUS | Да |
| Выходная частота, Гц | 0...600 |
| Температура эксплуатации, °C | -10...40 |
| Количество фаз | 3 |
| Макс частота на выходе, Гц | 600 |
| Климатическое исполнение | УХЛ3.1 |
| Степень защиты - IP | IP20 |
| Сетевое напряжение, В | 400 |
| Поддержка протокола PROFINET CBA | Нет |
| Макс. выходное напряжение, В | 483 |
| Поддержка протокола ASI | Нет |
| Несущая частота, кГц | 1...4 |
| Выходной ток ND-реж переменной нагрузки, А | 176.0 |
| Поддержка протокола Data-Highway | Нет |
| Поддержка протокола SUCONET | Нет |
| Выход. напряжение, В | 0...483 |
| Поддержка протокола INTERBUS-Safety | Нет |
| Поддержка протокола INTERBUS | Нет |
| С Возможн подключения ПК-персонального компьютера | Да |
| Номинальный выходной ток I2N, А | 176.0 |
| Поддержка протокола PROFIsafe | Нет |
| Поддержка протокола KNX | Нет |
| Количество вход фаз | 3 |
| Поддержка AS-Interface Safety at Work | Нет |
| Поддержка протокола TCP или IP | Нет |
| Поддержка протокола DeviceNet Safety | Нет |
| С встроенными тормозными сопротивлениями | Да |
| Макс выход при линейной нагрузке при номин выход напряж, кВт | 75 |
| Поддержка протокола PROFINET IO | Нет |
| Поддержка протокола LON | Нет |
| Входной ток HD-реж постоянной нагрузки, А | 157 |
| Поддержка протокола SafetyBUS p | Нет |
| Ширина, мм | 350 |
| Поддержка протокола PROFIBUS | Нет |
| С блоком управления | Да |
| Поддержка протокола DeviceNet | Нет |
| Поддержка протокола Foundation Fieldbus | Нет |
| Поддержка протокола EtherNet или IP | Нет |
| Вес, кг | 40,9 |
| Тип преобразователя | Прочее |
| Номинальное выход напряжение, В | 400 |
| Тип охлаждения | Вентилятор (встроенный) |
| Высота, мм | 640 |
| Диапазон раб вход напряжения, В | 323...483 |
| Макс сечение входящего кабеля, мм² | 50 |
| Поддержка протокола SERCOS | Нет |
| Частота сети | 50/60 Гц |
| Допускается применение в пром зоне | Да |
| Количество выход фаз | 3 |
| Поддержка протокола CAN | Нет |
| Входной ток ND-реж переменной нагрузки, А | 170 |
| Глубина, мм | 290 |
| Класс защиты от поражения электрическим током | I |
| Количество HW-интерфейсов RS-485 | 1 |
| Макс мощность двигателя HD-реж пост нагрузки, кВт | 75 |
| Макс мощность двигателя ND-реж перем нагрузки, кВт | 90 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Программное обеспечение
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | ФАНЕРА | ФАНЕРА |
| Штрихкод | 4610084798623 | 4610084798623 |
| Вес брутто, кг | 46.5 | 46.5 |
| Вес нетто, кг | 35 | 35 |
| Объем, м^3 | 0.1989 | 0.1989 |
| Длина, см | 76.5 | 76.5 |
| Высота, см | 50 | 50 |
| Ширина, см | 52 | 52 |
| Способ нанесения информации | На стикер | На стикер |
