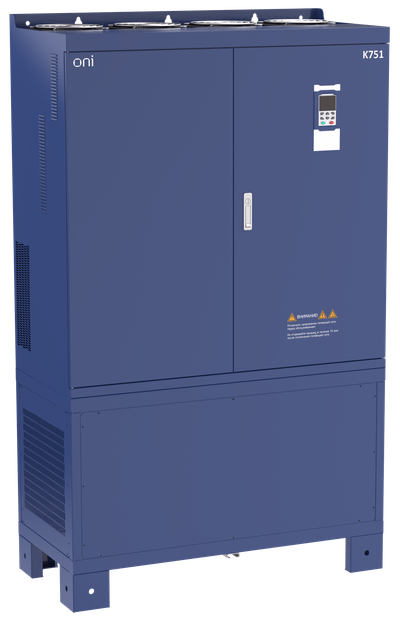

Преобразователь частоты K751 380В 3Ф 710кВт 1260А ONI
Артикул:
Основные характеристики
| Выход мощность при номин выход напряжении, кВт | 710.00 |
| Выходной ток HD-реж постоянной нагрузки, А | 1260.0 |
| Поддержка протокола MODBUS | Да |
| Выходная частота, Гц | 0...600 |
| Температура эксплуатации, °C | 0...40 |
Описание
Преобразователи частоты К751 ONI предназначены для управления широким спектром электрических приводов, а также механизмами с высокими пусковыми нагрузками. Подходят для большинства решений, используемых в промышленности, при производстве цемента, бумаги, текстиля, а также в полиграфическом, красильном оборудовании, машинах для литья пластмасс. Основной областью применения К751 является подъемное и крановое оборудование. Данная серия ПЧ Oni включает в себя 14 различных габаритов 3Ф исполнения мощностью до 710 кВт и выходным током до 1260 А. Наличие LCD пульта и специальной группы параметров позволяет безопасно и эффективно управлять подъемным механизмом и тормозом при перемещении груза.
Срок службы:
7 лет
Гарантия:
2 года
Преимущества
- Более чем в 2 раза снижение энергозатрат и увеличение срока службы двигателя за счет высокого КПД (до 96%), трех режимов управления двигателем (V/f, SVC, VC) и двух режимов работы (HD, ND).
- Расширенный и обновляемый набор параметров управления подъемным механизмом и тормозом для безопасного перемещения груза.
- Поддержка Modbus RTU, два базовых релейных выхода для настройки сигнализации работа-авария.
- Поддержка всевозможных плат расширения (Вход/Выход, CanOpen, Profinet, энкодер, резольвер) с одновременным применением до двух из них.
- Наличие встроенного тормозного модуля и ЭМС фильтра категории С3.
- Русифицированный многостроковый LCD дисплей для простоты настройки и управления.
- Перегрузочная способность до 200% по току и моменту.
Технические характеристики
| Выход мощность при номин выход напряжении, кВт | 710.00 |
| Выходной ток HD-реж постоянной нагрузки, А | 1260.0 |
| Поддержка протокола MODBUS | Да |
| Выходная частота, Гц | 0...600 |
| Температура эксплуатации, °C | 0...40 |
| Количество фаз | 3 |
| Макс частота на выходе, Гц | 600 |
| Климатическое исполнение | УХЛ3.1 |
| Степень защиты - IP | IP20 |
| Сетевое напряжение, В | 400 |
| Тип преобразователя | Непосредственный преобразователь |
| Входной ток HD-реж постоянной нагрузки, А | 1200 |
| Несущая частота, кГц | 1...4 |
| Макс сечение входящего кабеля, мм² | 185x3 |
| Поддержка протокола SERCOS | Нет |
| Поддержка протокола INTERBUS | Нет |
| Поддержка AS-Interface Safety at Work | Нет |
| Поддержка протокола SUCONET | Нет |
| Поддержка протокола Data-Highway | Нет |
| Поддержка протокола Foundation Fieldbus | Нет |
| Поддержка протокола INTERBUS-Safety | Нет |
| С блоком управления | Да |
| Макс выход при линейной нагрузке при номин выход напряж, кВт | 710 |
| Поддержка протокола PROFIsafe | Нет |
| Номинальное выход напряжение, В | 400 |
| Поддержка протокола TCP или IP | Нет |
| Поддержка протокола PROFINET CBA | Нет |
| Допускается применение в жилых и коммерческих зонах | Да |
| Номинальный выходной ток I2N, А | 1260.0 |
| Диапазон раб вход напряжения, В | 323...483 |
| Глубина, мм | 500 |
| Класс защиты от поражения электрическим током | I |
| Поддержка протокола CAN | Нет |
| С встроенными тормозными сопротивлениями | Нет |
| Поддержка протокола EtherNet или IP | Нет |
| Количество вход фаз | 3 |
| Поддержка протокола LON | Нет |
| Ширина, мм | 1080 |
| Количество выход фаз | 3 |
| Поддержка протокола DeviceNet Safety | Нет |
| Поддержка протокола ASI | Нет |
| Поддержка протокола PROFIBUS | Нет |
| Количество HW-интерфейсов RS-485 | 1 |
| Поддержка протокола KNX | Нет |
| Поддержка протокола SafetyBUS p | Нет |
| Тип охлаждения | Вентилятор (встроенный) |
| Макс. выходное напряжение, В | 483 |
| Поддержка протокола DeviceNet | Нет |
| Выход. напряжение, В | 0...504 |
| Вес, кг | 335 |
| С Возможн подключения ПК-персонального компьютера | Да |
| Частота сети | 50/60 Гц |
| Поддержка протокола PROFINET IO | Нет |
| Допускается применение в пром зоне | Да |
| Высота, мм | 1800 |
| Макс мощность двигателя HD-реж пост нагрузки, кВт | 710 |
Документация
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Программное обеспечение
Комплектация
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | ФАНЕРА | ФАНЕРА |
| Штрихкод | 4610084442694 | 4610084442694 |
| Вес брутто, кг | 235 | 235 |
| Вес нетто, кг | 211.5 | 211.5 |
| Объем, м^3 | 0.89397 | 0.89397 |
| Длина, см | 165 | 165 |
| Высота, см | 63 | 63 |
| Ширина, см | 86 | 86 |
| Способ нанесения информации | На стикер | На стикер |
