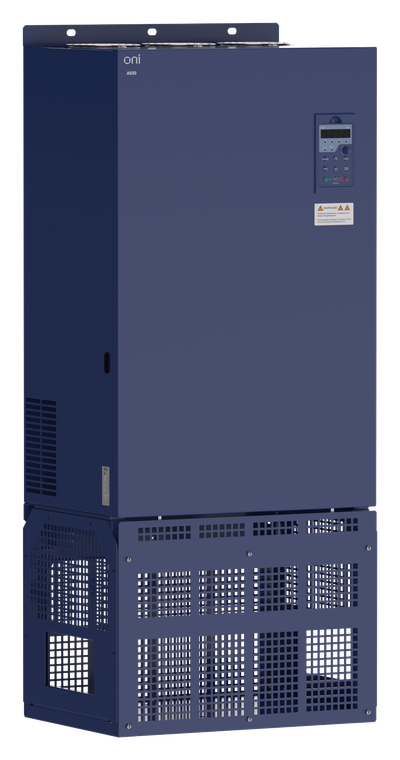

Преобразователь частоты A650 380В 3Ф 315кВт 600А M ONI
Артикул:
Основные характеристики
| Выход мощность при номин выход напряжении, кВт | 315.00 |
| Поддержка протокола MODBUS | Да |
| Выходная частота, Гц | 0...600 |
| Температура эксплуатации, °C | 0...40 |
| Тип управления | V/f и векторное в разомкнутом контуре |
Описание
Преобразователи частоты A650 ONI разработаны с учетом особых требований, предъявляемых к системам управления насосами и вентиляционному оборудованию. Благодаря наличию встроенной платы каскадного управления насосами, блока специализированных насосных функций А650 с минимальными энергозатратами и максимальной эффективностью управляет насосно-вентиляторным оборудованием, в т.ч. группой насосов. В модернизированной линейке А650 расширен перечень специализированных функций, увеличено количество управляемых насосов в едином каскаде и вырос мощностной ряд ПЧ, доступных для заказа (до 450 кВт).
Срок службы:
7 лет
Гарантия:
2 года
Преимущества
- Специальные "насосные" функции в т.ч. защита от "сухого" хода, очистка крыльчатки, плавное заполнение трубопровода.
- Уменьшение энергозатрат за счет выбора способа управления электродвигателем (V/f, SVC), высокого КПД (до 96%) и двух режимов работы (по умолчанию ND нагрузка).
- Встроенная каскадная плата управления насосами (до 5 шт) и управление до 8 ПЧ в режимах Мульти-мастер и Мульти-переменный.
- Большое число встроенных функций защиты в т.ч. от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Два базовых релейных выхода, наличие встроенного тормозного модуля, поддержка промышленных протоколов (Modbus RTU встр., Profinet, Profibus, EtherCAT) и плат расширения.
- Специализированный пожарный режим работы ПЧ.
- Параметрируемый ПИД.
Технические характеристики
| Выход мощность при номин выход напряжении, кВт | 315.00 |
| Поддержка протокола MODBUS | Да |
| Выходная частота, Гц | 0...600 |
| Температура эксплуатации, °C | 0...40 |
| Тип управления | V/f и векторное в разомкнутом контуре |
| Макс частота на выходе, Гц | 600 |
| Степень защиты - IP | IP20 |
| Сетевое напряжение, В | 380 |
| Выход. напряжение, В | 0...400 |
| Частота сети | 50/60 Гц |
| Входной ток ND-реж переменной нагрузки, А | 580 |
| Макс. выходное напряжение, В | 400 |
| Класс защиты от поражения электрическим током | I |
| Диапазон раб вход напряжения, В | 323...494 |
| Тип преобразователя | Непосредственный преобразователь |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Ширина, мм | 540 |
| Выходной ток ND-реж переменной нагрузки, А | 600.0 |
| Тип охлаждения | Вентилятор (встроенный) |
| Количество вход фаз | 3 |
| С Возможн подключения ПК-персонального компьютера | Нет |
| Глубина, мм | 380 |
| Номинальный выходной ток I2N, А | 600.0 |
| Макс сечение входящего кабеля, мм² | 185×2 |
| Допускается применение в пром зоне | Да |
| Несущая частота, кГц | 0,7...16 |
| Количество выход фаз | 3 |
| Вес, кг | 120 |
| Высота, мм | 924 |
| С блоком управления | Да |
| Макс мощность двигателя ND-реж перем нагрузки, кВт | 315 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | ФАНЕРА | ФАНЕРА |
| Штрихкод | 4610084665567 | 4610084665567 |
| Вес брутто, кг | 122.9 | 122.9 |
| Вес нетто, кг | 120 | 120 |
| Объем, м^3 | 0.421876 | 0.421876 |
| Длина, см | 104 | 104 |
| Высота, см | 61 | 61 |
| Ширина, см | 66.5 | 66.5 |
| Способ нанесения информации | На стикер | На коробку |
