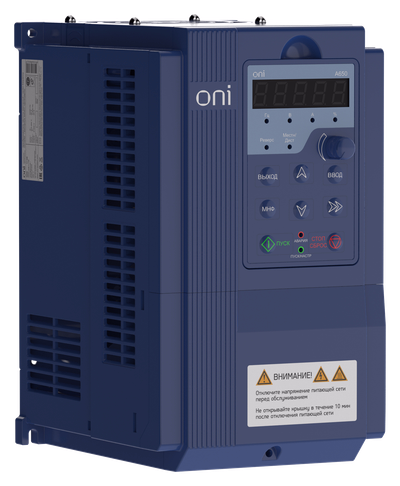

Преобразователь частоты A650 380В 3Ф 11кВт 25А M ONI

Описание

Преобразователи частоты A650 ONI разработаны с учетом особых требований, предъявляемых к системам управления насосами и вентиляционному оборудованию. Благодаря наличию встроенной платы каскадного управления насосами, блока специализированных насосных функций А650 с минимальными энергозатратами и максимальной эффективностью управляет насосно-вентиляторным оборудованием, в т.ч. группой насосов. В модернизированной линейке А650 расширен перечень специализированных функций, увеличено количество управляемых насосов в едином каскаде и вырос мощностной ряд ПЧ, доступных для заказа (до 450 кВт).

Преимущества

  • Специальные "насосные" функции в т.ч. защита от "сухого" хода, очистка крыльчатки, плавное заполнение трубопровода.
  • Уменьшение энергозатрат за счет выбора способа управления электродвигателем (V/f, SVC), высокого КПД (до 96%) и двух режимов работы (по умолчанию ND нагрузка).
  • Встроенная каскадная плата управления насосами (до 5 шт) и управление до 8 ПЧ в режимах Мульти-мастер и Мульти-переменный.
  • Большое число встроенных функций защиты в т.ч. от короткого замыкания, перегрузки, перенапряжения и перегрева.
  • Два базовых релейных выхода, наличие встроенного тормозного модуля, поддержка промышленных протоколов (Modbus RTU встр., Profinet, Profibus, EtherCAT) и плат расширения.
  • Специализированный пожарный режим работы ПЧ.
  • Параметрируемый ПИД.

Технические характеристики

Ширина, мм198
Высота, мм300
Глубина, мм185
Вес, кг3,9
Тип управленияV/f и векторное в разомкнутом контуре
Температура эксплуатации, °C0...40
Макс частота на выходе, Гц600
Поддержка протокола MODBUSДа
Степень защиты - IPIP20
Сетевое напряжение, В380
Макс. выходное напряжение, В400
Номинальный выходной ток I2N, А25.0
Выходная частота, Гц0...600
Несущая частота, кГц0,7...16
Макс сечение входящего кабеля, мм²4
Номин импульсное выдерживаемое напряжение, кВ4
Допускается применение в пром зонеДа
Тип охлажденияВентилятор (встроенный)
Класс защиты от поражения электрическим токомI
С блоком управленияДа
С Возможн подключения ПК-персонального компьютераНет
Тип преобразователяНепосредственный преобразователь
Количество выход фаз3
Диапазон раб вход напряжения, В323...494
Входной ток ND-реж переменной нагрузки, А26
Выходной ток ND-реж переменной нагрузки, А25.0
Выход. напряжение, В0...400
Частота сети50/60 Гц
Количество вход фаз3
Выход мощность при номин выход напряжении, кВт11.00
Макс мощность двигателя ND-реж перем нагрузки, кВт11

Документация

Логистические параметры

ИндивидуальнаяТранспортная
Количество18
Единицы измеренияштшт
Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙ
Штрихкод46100846653214610084665338
Вес брутто, кг4.636.801
Вес нетто, кг3.931.2
Объем, м^30.0267610.214088
Длина, см34.569
Высота, см27.651.2
Ширина, см2460.6
Способ нанесения информацииНа стикерНа коробку
