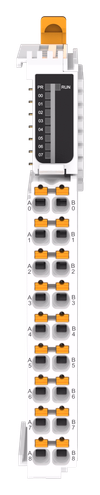

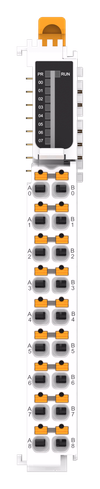

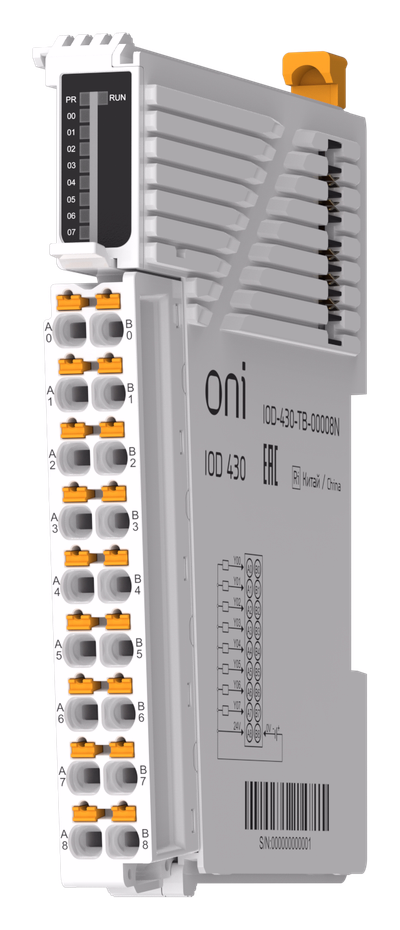

IOD 430 Модуль дискретного вывода 8 сигналов NPN ONI
Новинка
Артикул:
Основные характеристики
| Количество цифров выходов | 8 |
| Разрешенное напряжение на выходе, В | 20,4…28,8 |
| Тип питающего напряжения | Постоянный (DC) |
| Количество цифров входов | 0 |
| Тип подключения | Винтовое соединение |
Описание
Модуль дискретного вывода на 8 сигналов NPN, энергопотреблением 65 мА.
Срок службы:
10 лет
Гарантия:
1 год
Преимущества
- Модуль поддерживает до 8 дискретных выходных сигналов NPN типа с максимальным током 0,5 А на канал.
- Защита выходных каналов от короткого замыкания и неправильного подключения с механизмом автоматического восстановления.
- Модули ввода-вывода можно комбинировать свободно с другими модулями в зависимости от вашей задачи.
- Для повышения вибростойкости остров монтируется на стандартную 35 мм DIN-рейку, включая коммуникационный модуль, модуль ввода-вывода, интерфейсный модуль и модуль питания.
- Модуль имеет компактный размер и занимает всего 12 мм на DIN-рейке, что позволяет экономить пространство.
- Индикаторы на модулях обеспечивают простую диагностику и удобное обслуживание.
- Быстросъёмные клеммы пружинного типа значительно упрощают процесс подключения и ускоряют пуско-наладку оборудования.
- Схемы подключения на боковой грани модуля позволят произвести корректное подключение без использования дополнительной документации, что упрощает работу при сборке ШУ.
Технические характеристики
| Количество цифров выходов | 8 |
| Разрешенное напряжение на выходе, В | 20,4…28,8 |
| Тип питающего напряжения | Постоянный (DC) |
| Количество цифров входов | 0 |
| Тип подключения | Винтовое соединение |
| Напряжение питания постоян тока - DC, В | 24 |
| Тип цифров выхода | Прочее |
| Напряжение питания 50 Гц перемен тока-AC, В | - |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 215.02 KB)
Дополнительное фото продукта (PNG, 413.40 KB)
Дополнительное фото продукта (PNG, 501.70 KB)
Дополнительное фото продукта (PNG, 537.15 KB)
Дополнительное фото продукта (PNG, 249.62 KB)
Дополнительное фото продукта (PNG, 628.11 KB)
Дополнительное фото продукта (PNG, 420.64 KB)
Габаритный Чертеж (JPG, 267.90 KB)
Листовка (PDF, 821.27 KB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 40 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084863239 | 4610084863253 |
| Вес брутто, кг | 0.108 | 4.329 |
| Вес нетто, кг | 0.08 | 3.2 |
| Объем, м^3 | 0.000491 | 0.01964 |
| Длина, см | 11.6 | 37.5 |
| Высота, см | 2.4 | 20.3 |
| Ширина, см | 9.6 | 25.8 |
| Способ нанесения информации | На стикер | На стикер |
