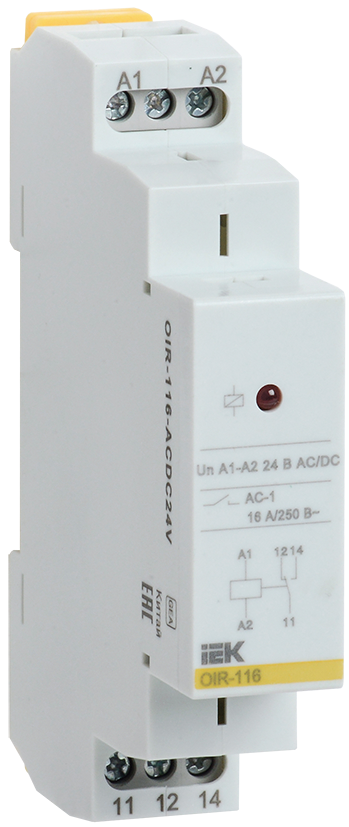

Реле промежуточное модульное OIR 1 контакт 16А 24В AC/DC IEK
Артикул:
Основные характеристики
| Тип напряжения управления | Перемен./постоян. (AC/DC) |
| Номин напряж питания цепи управ Us пост тока DC, В | 24 |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | 24 |
| Количество переключающих контактов | 1 |
| Номин ток, А | 16 |
Описание
Предназначено для гальванической развязки и передачи команд управления исполнительным элементам, между силовыми цепями и цепями управления. Одна контактная группа, с коммутационной возможностью до 16А. Номинальное напряжение катушки реле 24В AC/DC.
Срок службы:
15 лет
Гарантия:
1 год
Преимущества
- Обеспечение гальванической развязки и коммутации силовых и сигнальных цепей.
- Простая удобная индикация работы.
- Элементная база от ведущих мировых производителей.
- Крепление на стандартную 35мм DIN-рейку.
- Корпус из не поддерживающих горение материалов.
Технические характеристики
| Тип напряжения управления | Перемен./постоян. (AC/DC) |
| Номин напряж питания цепи управ Us пост тока DC, В | 24 |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | 24 |
| Количество переключающих контактов | 1 |
| Номин ток, А | 16 |
| Тип переключающих контактов | Одинарный контакт |
| Кол-во групп переключающих контактов | 1 |
| С сигнальной лампой - индикатором | Да |
| Тип подключения | Винтовое соединение |
| Кол-во норм разомкнутых - НО контактов | 1 |
| Мощность катушки управления при AC 24 В, ВА | 3.0 |
| С перекидными контактами | Да |
| Электр износостойкость, циклов | ≥ 10^6 |
| Мех износостойкость, циклов | ≥ 10^7 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| В комплекте с розеткой | Нет |
| Высота, мм | 90 |
| Глубина, мм | 64 |
| Номин раб напряжение AC контактов, В | 250 |
| Тип управления или переключения | Моностабильное |
| Номин раб напряжение DC контактов, В | 24 |
| Температура эксплуатации, °C | -20...55 |
| Ширина, мм | 18.0 |
| Со съемными зажимами | Нет |
| Мощность катушки управления при DC 24 В, Вт | 1.2 |
| Полюсность | Определенная полюсность |
| Степень защиты - IP | IP20 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 200 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056490701 | 4606056490718 | 4606056490725 |
| Вес брутто, кг | 0.069 | 0.69 | 13.8 |
| Вес нетто, кг | 0.058 | 0.58 | 11.6 |
| Объем, м^3 | 0.000219 | 0.001997 | 0.043758 |
| Длина, см | 9.3 | 24.9 | 51 |
| Высота, см | 7.2 | 8.1 | 33 |
| Ширина, см | 2.3 | 9.9 | 26 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
