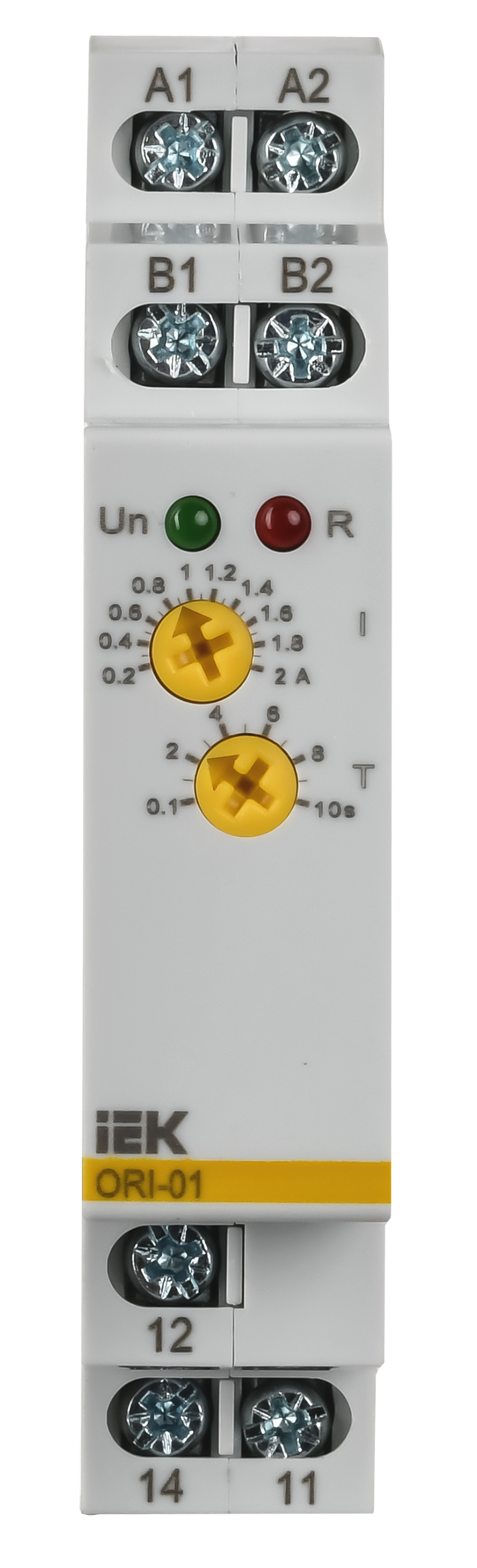

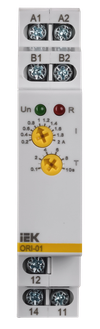

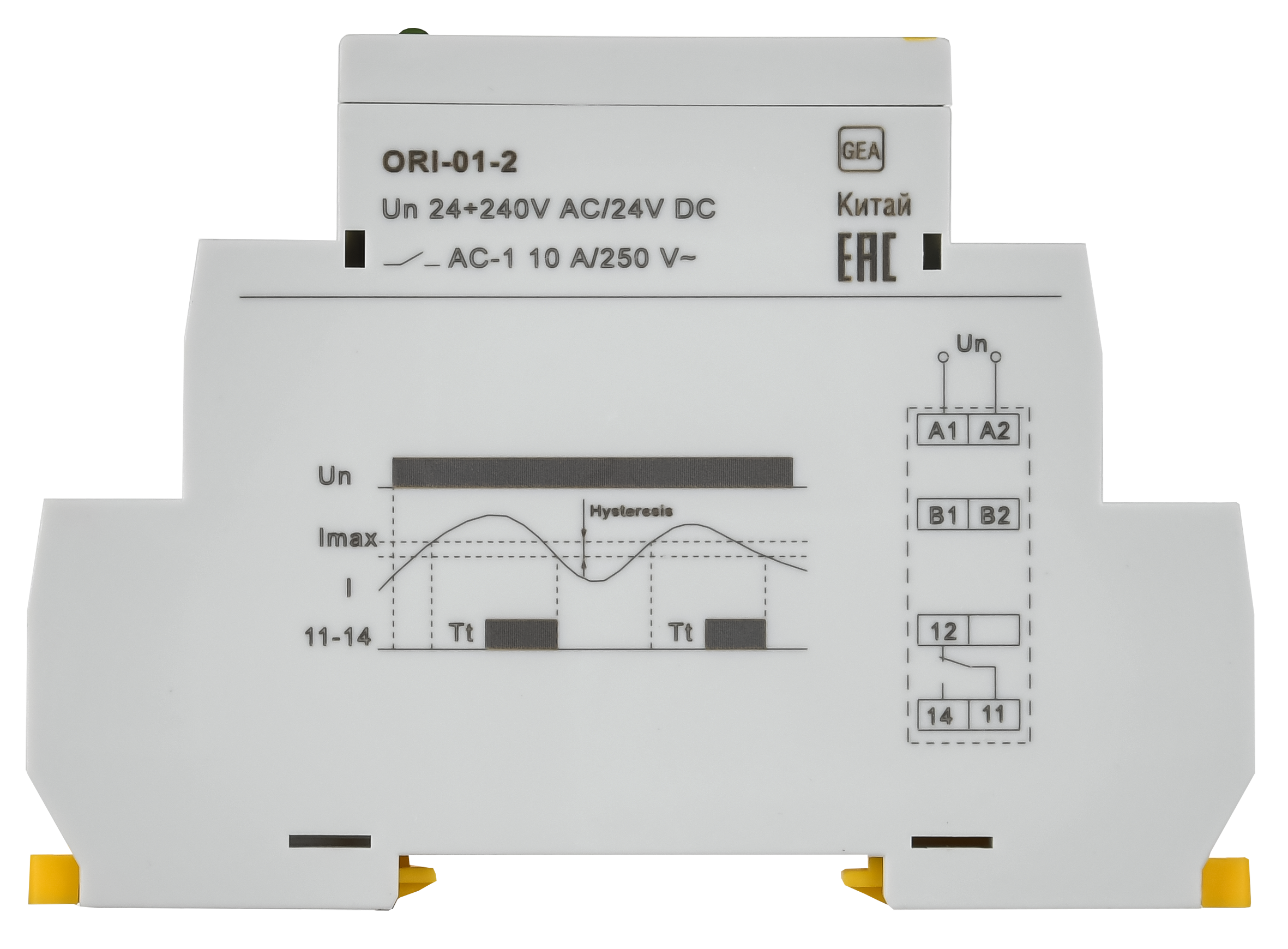

Реле контроля тока ORI 0,2-2А 24-240В AC/24В DC IEK

Артикул:
Основные характеристики
Диапазон измеряемого тока, А | 0,2...2 |
Тип напряжения управления | Перемен./постоян. (AC/DC) |
Номин напряжение питания цепи управ Us AC 50 Гц, В | 24...240 |
Номин напряж питания цепи управ Us пост тока DC, В | 24 |
Количество групп переключающих контактов | 1 |
Описание
Предназначено для контроля параметров электрического тока в сети и передачи команды исполнительным элементам.
Срок службы:
5 лет
Гарантия:
1 год
Преимущества
- Обеспечение защиты оборудования от перегрузок, а также сигнализации о необходимости его проверки.
- Широкий диапазон контролируемых значений тока от 0,2 до 2А.
- Простая удобная индикация режимов работы.
- Элементная база от ведущих мировых производителей.
- Крепление на стандартную 35мм DIN-рейку.
- Корпус из не поддерживающих горение материалов.
Технические характеристики
Диапазон измеряемого тока, А | 0,2...2 |
Тип напряжения управления | Перемен./постоян. (AC/DC) |
Номин напряжение питания цепи управ Us AC 50 Гц, В | 24...240 |
Номин напряж питания цепи управ Us пост тока DC, В | 24 |
Количество групп переключающих контактов | 1 |
Количество переключающих контактов | 0 |
Номин ток контактных групп при АС-1, А | 10 |
Макс сечение многожил кабеля с наконечниками, мм² | 1х2,5 |
Ремонтопригодность | Нет |
Контроль макс постоян тока | Нет |
Высота, мм | 90 |
Индикатор срабатывания реле | Красный светодиод (R) |
Категория перенапряжения | 3 |
Номин напряжение контактной группы, В | 250В АС /24 DC |
Рабочее положение | Любое |
Мин задержка на включение, с | 0.1 |
Потребляемая мощность | AC 0,09...3 ВА / DC 0,05...1,5 Вт |
Кол-во норм разомкнутых - НО контактов | 0 |
Мин задержка на отключение, с | - |
Контроль мин однофазного тока | Да |
Погрешность настройки, процентов | ± 5 |
Контроль мин трехфазного тока | Нет |
Вес, кг | 0,062 |
Электр износостойкость, циклов | 10^6 |
Контроль макс однофазного тока | Да |
Напряжение питания, В | 24...240 В AC / 24 В |
Степень защиты IP лицевая панель | IP40 |
Макс задержка на включение, с | 10 |
Степень защиты IP клеммы | IP20 |
Гистерезис, процентов | 5 |
Предельные значения допусков, процентов | 5 |
Функция гистерезиса трехфазного напряж | Нет |
Кол-во нормально замкнутых - НЗ контактов | 0 |
Функция гистерезиса однофазного напряж | Да |
Ширина, мм | 18 |
Диапазон частоты питающего напряжения, Гц | 50/60 ± 0,2 |
Макс задержка на отключение, с | - |
Индикатор наличия напряжения | Зелёный светодиод (Un) |
Степень загрязнения | 2 |
Контроль мин постоян тока | Нет |
Контроль макс трехфазного тока | Нет |
Глубина, мм | 64 |
Температура эксплуатации, °C | -20...55 |
Диапазон отклонения напряж питания, процентов | -15...10 |
Тип монтажа | DIN-рейка (стандарт) 35 мм |
Мех износостойкость, циклов | 10^7 |
Макс сечение одножильного кабеля, мм² | 1х2,5 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Дополнительное фото продукта (PNG, 1.45 MB)
Дополнительное фото продукта (PNG, 3.62 MB)
Дополнительное фото продукта (PNG, 1.19 MB)
Дополнительное фото продукта (PNG, 3.80 MB)
Дополнительное фото продукта (PNG, 1.11 MB)
Дополнительное фото продукта (PNG, 1.33 MB)
Схема Подключения (JPG, 87.74 KB)
Схема Подключения (JPG, 64.76 KB)
Схема Подключения (JPG, 2.02 MB)
Габаритный Чертеж (JPG, 2.00 MB)
Габаритный Чертеж (JPG, 89.19 KB)
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 10 | 200 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | КОРОБКА/БОКС |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056489743 | 4606056489750 | 4606056489767 |
Вес брутто, кг | 0.092 | 0.92 | 18.4 |
Вес нетто, кг | 0.084 | 0.84 | 16.8 |
Объем, м^3 | 0.000225 | 0.001997 | 0.045084 |
Длина, см | 9.3 | 24.9 | 51 |
Высота, см | 7.2 | 8.1 | 34 |
Ширина, см | 2.3 | 9.9 | 26 |
Способ нанесения информации | На стикер | На стикер | На стикер |
