Решения по автоматизации канализационно-насосных станций

d

Шкаф управления канализационной насосной станцией предназначен для осуществления управления и защиты насосов в составе установки по наполнению или откачиванию жидкости из ёмкости. Шкаф позволяет осуществить автоматический и ручной режим работы КНС.

В алгоритм работы шкафа заложены все необходимые функции:

  • Каскадный пуск насосов
  • Защита насосов от короткого замыкания или перегрузки
  • Выравнивание наработки насосов
  • Контроль питающей сети

Область применения

Промышленность

Жилищное

и социальное

строительство

Аграрный

сектор

Коммерческая

недвижимость

Преимущества систем управления КНС ONI

p

Программная инверсия и

настройка чувствительности

кондуктометрических датчиков

p

Увеличение межсервисных

интервалов и равномерности

износа насосов

p

Выбор типа

запуска насосов

p

Автоматическое каскадное

управление насосами,

при недостаточной

производительности,

либо выходе из строя рабочего

p

Контроль времени наработки

двигателей

p

Выбор режима работы:

дренаж или наполнение

p

Задание и контроль сервисных

интервалов насосной станции

p

Защита от «прикипания»

рабочих элементов насосов

при длительном простое

p

Защиты насоса от сухого хода

и перегрева

p

Возможность выбора

количества и типа

используемых датчиков

p

Возможность изменения

логики работы и интеграции

в систему управления новых

систем и функций

p

Удалённая диспетчеризация и

управление

  • Сокращение времени на разработку и ввод в эксплуатацию очистных сооружений
  • Увеличение межсервисных интервалов и равномерности износа насосов
  • Автоматическое каскадное управление насосами, при недостаточной производительности, либо выходе из строя рабочего
  • Выбор режима работы: дренаж или наполнение
  • Защита от «прикипания» рабочих элементов насосов при длительном простое
  • Возможность выбора количества и типа используемых датчиков
  • Программная инверсия и настройка чувствительности кондуктометрических датчиков
  • Выбор типа запуска насосов
  • Контроль времени наработки двигателей
  • Задание и контроль сервисных интервалов насосной станции
  • Защита насоса от сухого хода и перегрева
  • Возможность изменения логики работы и интеграции в систему управления новых систем и функций
  • Удалённая диспетчеризация и управление
  • Автоматический режим управления наполнением или дренажом ёмкости
  • Ручной режим управление наполнением или дренажом ёмкости
  • Каскадный пуск насосов
  • Защита насосного агрегата
  • Диспетчеризация состояния по «сухим контактам» или по промышленной сети MODBUS
  • Контроль наработки каждого насоса
  • Чередование насосов
  • Защита от «сухого хода»

Состав решения:

  • Контакторы
  • Реле контроля фаз (напряжения)
  • Программируемое логическое реле ONI PLR-S
  • Устройство плавного пуска ONI SFB
  • Автоматические выключатели
  • Тепловое реле защиты двигателя
  • Графическая панель оператора ONI ETG (опция)

По требованию заказчика базовая схема может быть дополнена различными опциональными элементами: дополнительной индикацией, графической панелью оператора ONI ETG, дополнительными клеммами диспетчеризации.

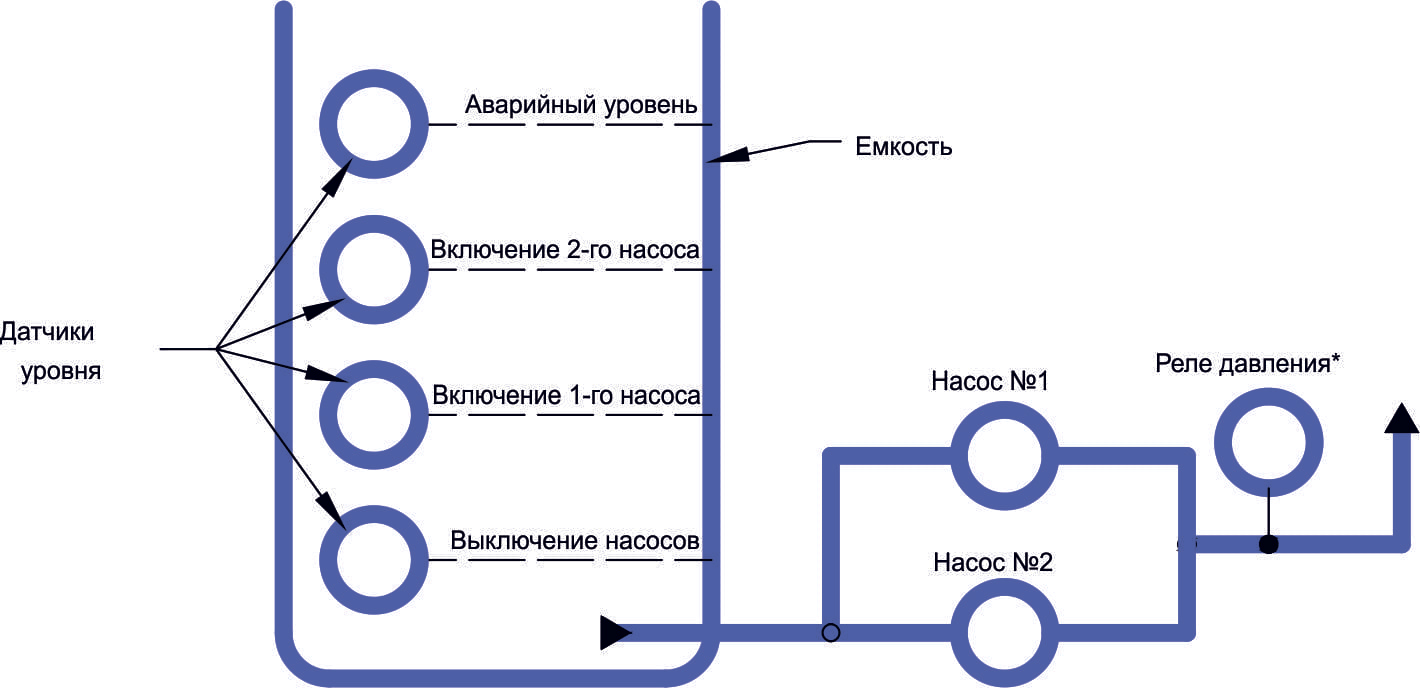

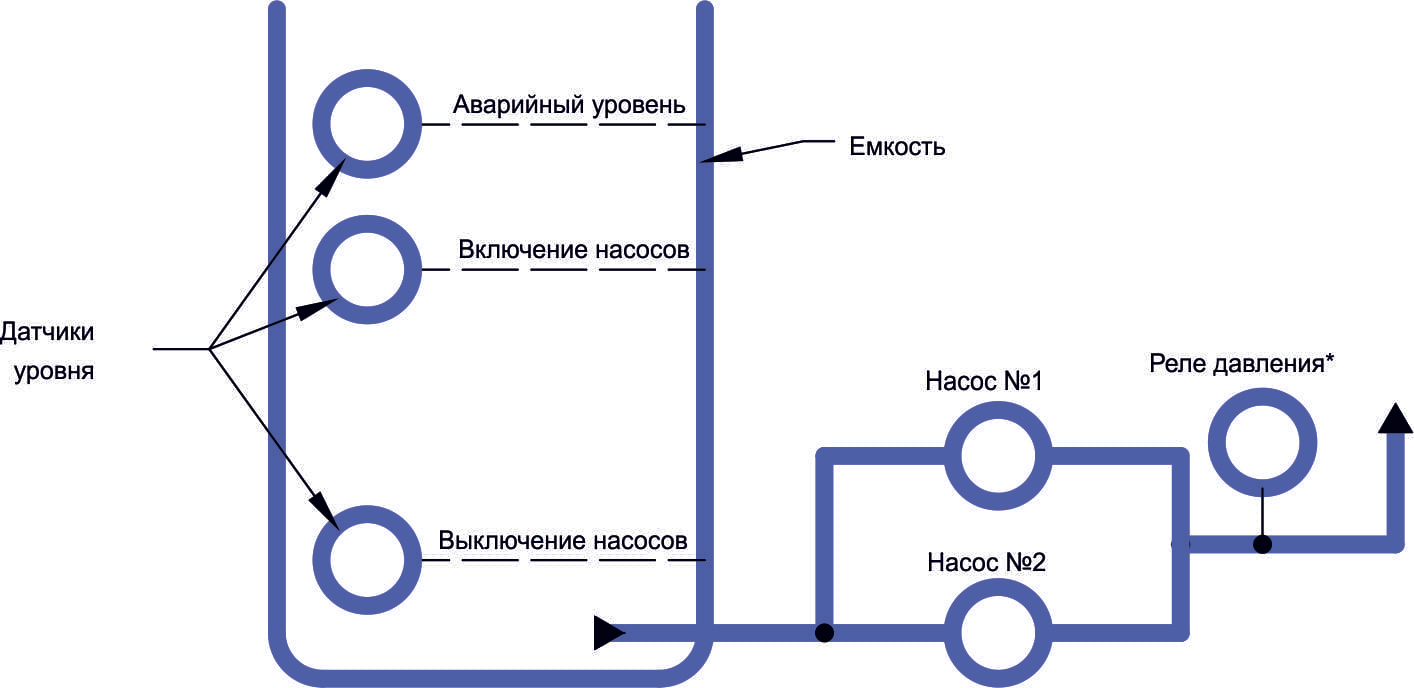

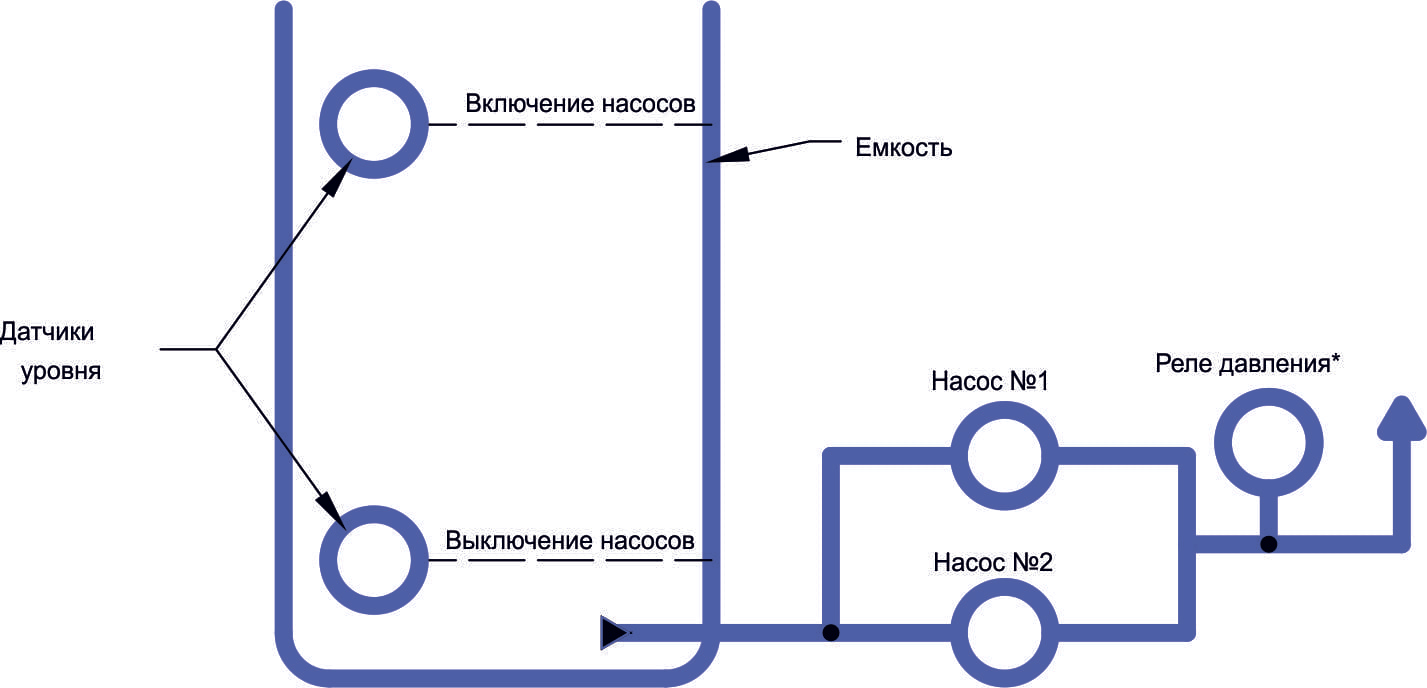

  • Шкаф управления двумя насосами с подключением 2, 3 или 4 датчиков уровня поплавкового типа

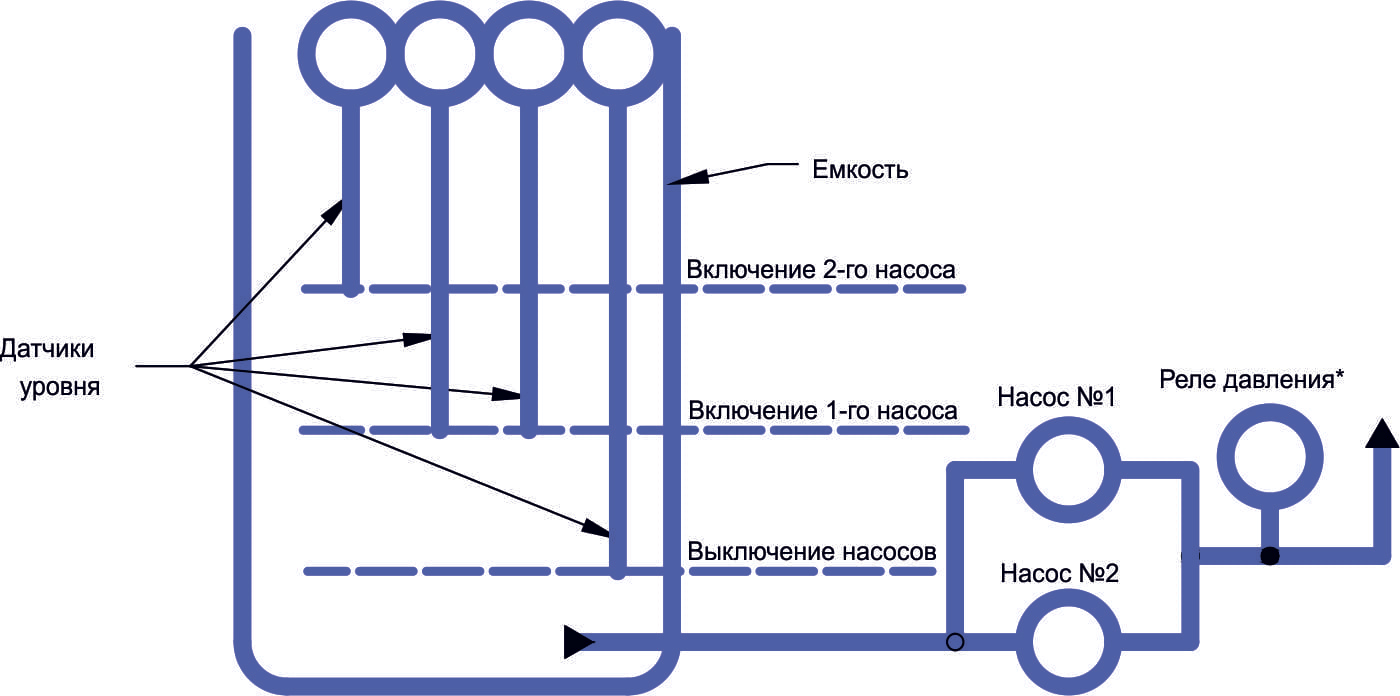

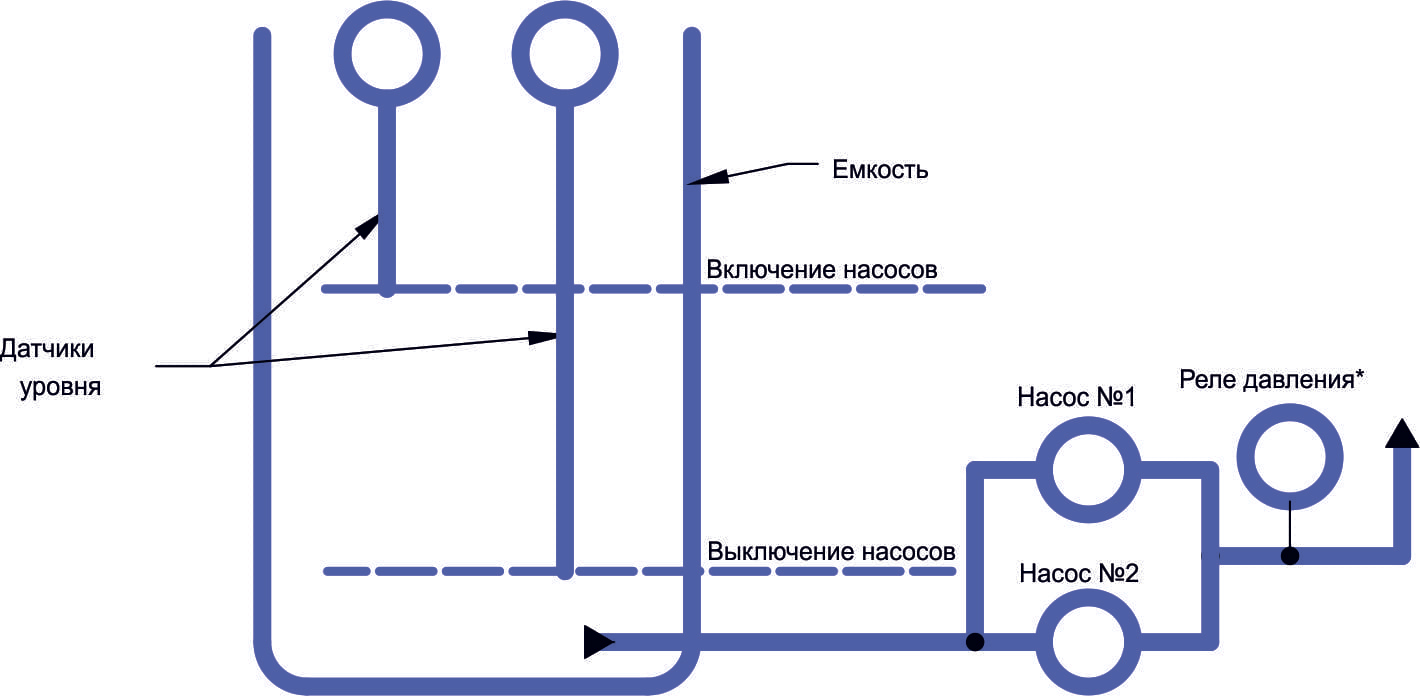

  • Шкаф управления двумя насосами с подключением 2 или 4 датчиков уровня кондуктометрического типа
  • Кондуктометрические датчики КНС-2-ХХ-К (DWG). Скачать
  • Кондуктометрические датчики КНС-2-ХХ-К (PDF). Скачать
  • Поплавковые датчики КНС-2-ХХ-П (DWG). Скачать
  • Поплавковые датчики КНС-2-ХХ-П (PDF). Скачать
