Типовые решения по автоматическому вводу резерва ONI

d

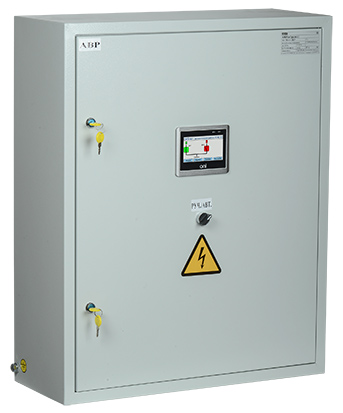

Автоматический ввод резерва (АВР) ONI позволяет оперативно восстанавливать подачу электроэнергии в аварийных ситуациях.

Система АВР обеспечивает бесперебойным электропитанием оборудование от двух независимых источников электроснабжения.

Бесперебойность электроснабжения достигается путем переключения потребителей с основного источника электроснабжения на резервные при:

  • Обрыве одной из фаз питающей сети
  • Повышенном напряжении питающей сети
  • Пониженном напряжении питающей сети
  • Асимметрии напряжения фаз питающей сети
  • Нарушении последовательности чередования фаз

Область применения

Электрические

подстанции

Коммерческая

недвижимость

Жилищное

и социальное

строительство

Промышленность

Преимущества

p

Архивы

p

Ввод резерва

p

Гибкость настройки

p

Готовое решение

p

Документация

p

Интеграция

p

Один производитель

p

Перепрограммирование

p

Развитый функционал

p

Сервис

p

Совместимость

p

Удаленный мониторинг

Данное решение предназначено для эксплуатации в составе систем:

  • электрических подстанций;
  • транзитных линий, которые нормально работают с разрывом транзита;
  • силовых трансформаторов и секционных выключателей;
  • распределительных сетей 0,4 кВ, питающих важные объекты жизнедеятельности (котельные, насосные станции, очистные сооружения и др.);
  • в жилых, офисных и общественных зданиях.
  • мониторинг распределительных сетей от основного источника;
  • подача сигнала на запуск резервного источника питания (например, если в качестве независимого источника используется ДГУ (дизель-генераторная установка));
  • перевод нагрузки на резервный источник питания;
  • подача сигнала на возврат к основному источнику питания;
  • перевод нагрузки на питание от сети;
  • задержка времени отключения (для обеспечения необходимости дать ДГУ остыть перед отключением);
  • механическая блокировка, которая предотвращает переключение подачи электроэнергии от разных источников при помощи силовых кабелей или кабелей системы управления;
  • ручной режим переключения на альтернативный источник питания.

Все реализуемые функции автоматического управления осуществляются программируемым логическим реле ONI PLR-S. Реле контроля фаз следит за качеством электропитания каждого из источников. Управление АВР, его настройка и мониторинг могут осуществляться как по месту, так и с удаленного АРМ по стандартному протоколу Modbus RTU через сеть RS-485.

В состав решения входят:

  • контакторы;
  • реле контроля фаз (напряжения);
  • программируемое логическое реле ONI PLR-S;
  • кнопки местного управления;
  • местная панель управления (опция);
  • автоматические выключатели (опция);
  • блок бесперебойного питания (опция);»
  • графическая панель оператора с диагональю 4,3 дюйма ONI ETG.

По требованию заказчика базовая схема может быть дополнена различными опциональными элементами: кнопками ручного перехода на нужную сеть, кнопкой ручного возврата на приоритетную сеть, переключателем выбора приоритетной сети, модулем дискретного ввода/ вывода для дистанционного управления и мониторинга состояний сетей и самого АВР.

Возможны следующие варианты исполнения для автоматического ввода резерва:

  • два ввода на общую систему шин (основной и резервный);

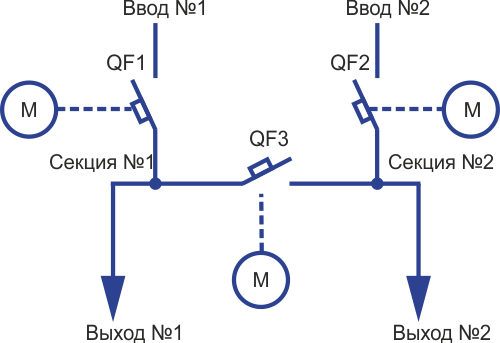

  • два рабочих ввода на две секции шин с секционированием;

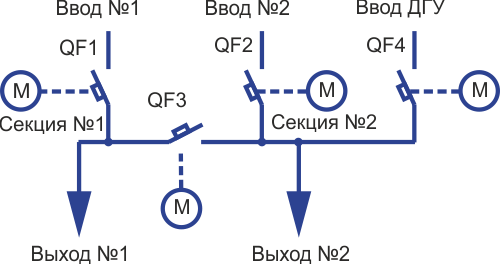

  • два рабочих ввода на две секции шин с секционированием плюс один ввод от ДГУ.

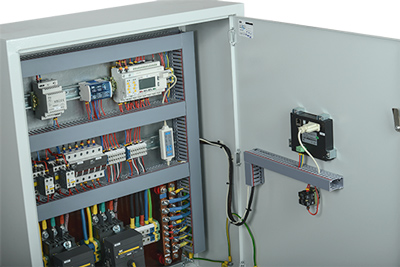

Варианты исполнения
  • Система АВР одной группы потребителей от двух независимых источников (2 варианта)
  • Система АВР двух групп потребителей от двух независимых источников с секционированием (2 варианта)

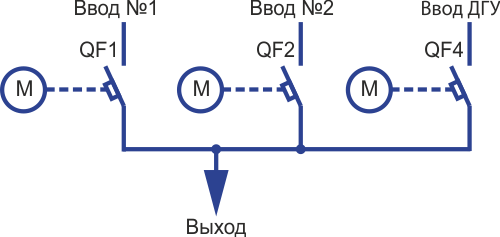

  • Система АВР одной группы потребителей от двух независимых источников с автоматическим переключением на дизель-генераторную установку
  • Система АВР двух групп потребителей от двух источников с секционированием и с автоматическим переключением на дизель-генераторную установку

Преимущества АВР на контакторах:

  • низкая цена;
  • защитные функции.

Ограничения для АВР на контакторах:

  • время переключения от 16 до 120 мс;
  • сравнительно небольшое количество циклов срабатывания.

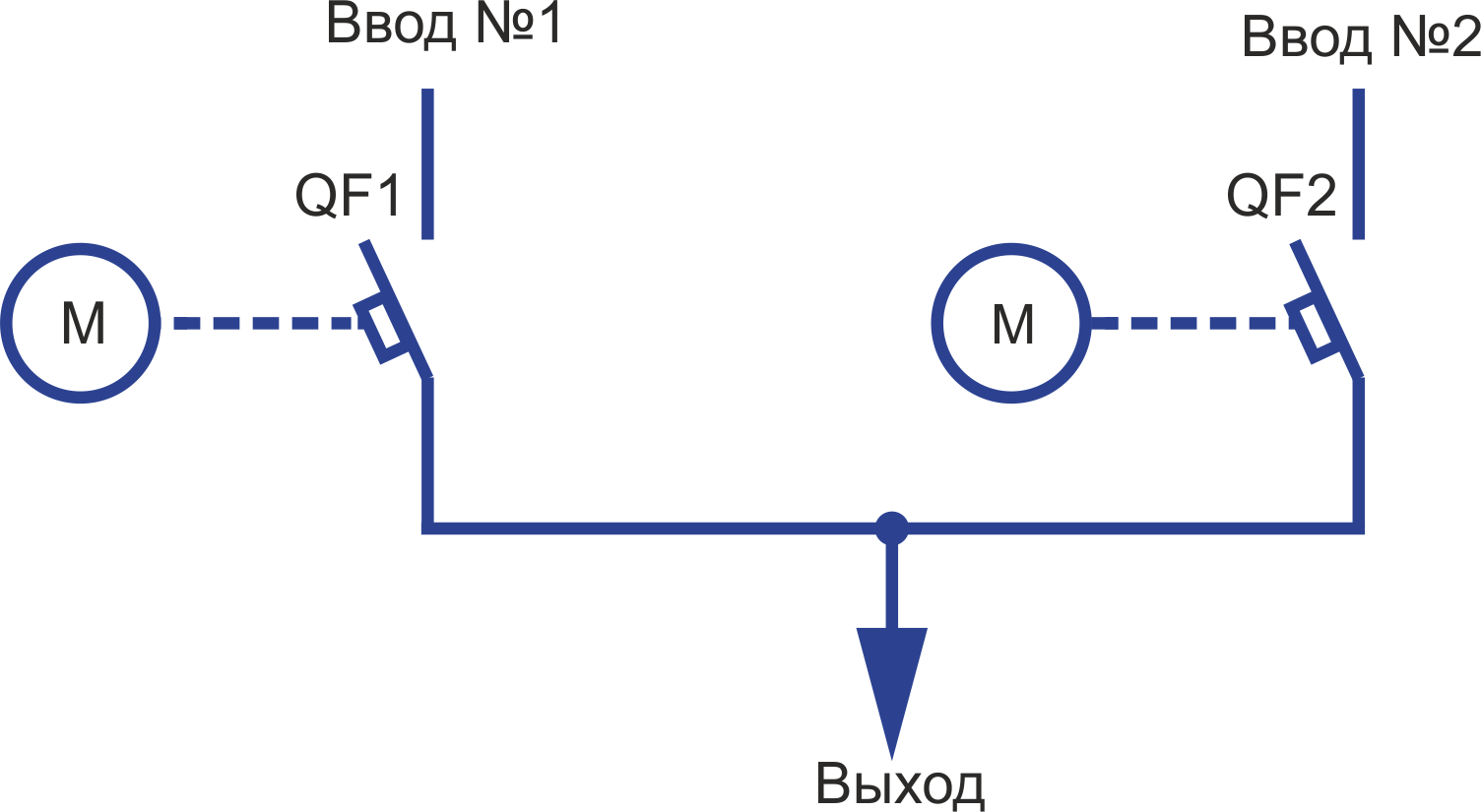

Шкаф АВР на автоматическом выключателе состоит из переключателя, моторного привода и реле контроля фаз.

Преимущества АВР на автоматическом выключателе:

  • простота монтажа и обслуживания;
  • возможность работы в ручном режиме;
  • высокая надежность за счет малого количества элементов.

Ограничения для АВР на автоматическом выключателе:

  • относительно высокая цена;
  • отсутствие защитных функций.
  • Автоматический ввод резерва с системой управления с 24В DC. AutoCAD. Скачать
  • Автоматический ввод резерва с системой управления с 24В DC. PDF. Скачать
  • Автоматический ввод резерва с системой управления с 220В AC. AutoCAD. Скачать
  • Автоматический ввод резерва с системой управления с 220В AC. PDF. Скачать
  • Руководство пользователя. MS Word. Скачать
  • Руководство пользователя. PDF. Скачать

Программы для панели оператора

Программы для программируемого логического реле
  • АВР 2 ввода 2 потребителя с HMI 24VDC. Скачать
  • АВР 2 ввода c ДГУ 1 потребитель 24VDC. Скачать
  • АВР 2 ввода c ДГУ 1 потребитель c HMI 24VDC. Скачать
  • АВР 2 ввода с ДГУ 2 потребителя 24VDC. Скачать
  • АВР 2 ввода с ДГУ 2 потребителя c HMI 24VDC. Скачать
  • АВР 1 ввод с ДГУ 1 потребитель 24VDC. Скачать
  • АВР 1 ввод с ДГУ 1 потребитель c HMI 24VDC. Скачать
  • АВР 2 ввода 1 потребитель 24VDC. Скачать
  • АВР 2 ввода 1 потребитель 220VAC. Скачать
  • АВР 2 ввода 1 потребитель с HMI 24VDC. Скачать
  • АВР 2 ввода 2 потребителя 24VDC. Скачать
  • АВР 2 ввода 2 потребителя 24VDC. Скачать
  • АВР 2 ввода 2 потребителя 220VAC. Скачать
Программное обеспечение для ONI PLR
Программное обеспечение для панелей оператора
Как загрузить программу в ONI PLR-S. Скачать
Альбом решений автоматического ввода резерва ONI. Скачать
