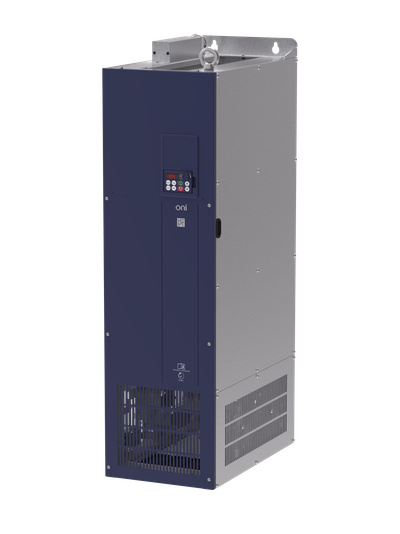

Преобразователь частоты FC-430 380В 3Ф 250-280кВт 470-520А ONI
Основные характеристики
| Выход мощность при номин выход напряжении, кВт | 280.00 |
| Выходной ток HD-реж постоянной нагрузки, А | 470.0 |
| Поддержка протокола MODBUS | Да |
| Количество фаз | 3 |
| Макс частота на выходе, Гц | 320 |
Описание
Преобразователь частоты ONI FC-430 является общепромышленным ПЧ с расширенным функционалом для решения задач управления асинхронным и синхронным электроприводом любой сложности. Предназначен для управления электроприводом в составе систем управления технологическими процессами средней и высокой сложности, в том числе требующих высокой точности регулирования. Встроенные функции позволяют эффективно управлять электроприводом без использования внешних устройство АСУТП, а встроенный интерфейс RS-485 с протоколом Modbus-RTU позволяет интегрировать данный ПЧ в системы автоматизации зданий любой сложности и разветвлённости.
Гарантия:
2 года
Преимущества
- Опциональная плата подключения различных типов энкодеров.
- Встроенный ЭМС-фильтр в ПЧ ≥4 кВт.
- Опциональная плата для работы с синхронными двигателями.
- Возможность объединения двух ПЧ для параллельной работы.
- 5 виртуальных входов; 5 виртуальных выходов.
- Модуль управления логикой торможения.
- Встроенный тормозной модуль в ПЧ ≤ 22 кВт.
- Внешний тормозной модуль в ПЧ ≥ 30 кВт.
- Возможность использования дросселя ЦПТ в ПЧ ≥ 30 кВт.
- Возможность отключения и подключения пульта управления на «горячую».
Технические характеристики
| Выход мощность при номин выход напряжении, кВт | 280.00 |
| Выходной ток HD-реж постоянной нагрузки, А | 470.0 |
| Поддержка протокола MODBUS | Да |
| Количество фаз | 3 |
| Макс частота на выходе, Гц | 320 |
| Степень защиты - IP | IP20 |
| Сетевое напряжение, В | 380 |
| Количество выход фаз | 3 |
| Ширина, мм | 308 |
| Класс защиты от поражения электрическим током | I |
| Номинальный выходной ток I2N, А | 520 |
| Тип охлаждения | Вентилятор (встроенный) |
| Несущая частота, кГц | 0,5…16 |
| С Возможн подключения ПК-персонального компьютера | Нет |
| Тип преобразователя | Непосредственный преобразователь |
| Высота, мм | 1490 |
| Входной ток HD-реж постоянной нагрузки, А | 469 |
| С блоком управления | Да |
| С встроенными тормозными сопротивлениями | Нет |
| Входной ток ND-реж переменной нагрузки, А | 520 |
| Макс выход при линейной нагрузке при номин выход напряж, кВт | 250 |
| Частота сети | 50/60 Гц |
| Выходной ток ND-реж переменной нагрузки, А | 520.0 |
| Количество вход фаз | 3 |
| Глубина, мм | 541 |
| Макс. выходное напряжение, В | 400 |
| Макс мощность двигателя ND-реж перем нагрузки, кВт | 280 |
| Макс мощность двигателя HD-реж пост нагрузки, кВт | 250 |
Документация
Сертификаты
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Декларация 004 (PDF, 2.26 MB)
Декларация 020 (PDF, 2.03 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Отказное письмо 043 (PDF, 24.55 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | ДРЕВЕСИНА | ДРЕВЕСИНА |
| Штрихкод | 4630293101243 | 4630293101243 |
| Вес брутто, кг | 148 | 148 |
| Вес нетто, кг | 120 | 120 |
| Объем, м^3 | 0.482273 | 0.482273 |
| Длина, см | 125.7 | 125.7 |
| Высота, см | 52.2 | 52.2 |
| Ширина, см | 73.5 | 73.5 |
| Способ нанесения информации | На стикер | На стикер |
