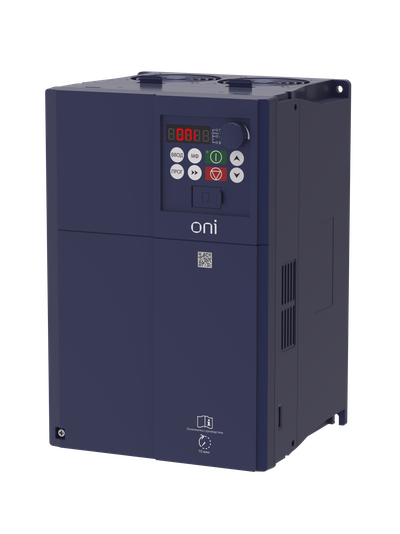

Преобразователь частоты FC-431 380В 3Ф 18,5-22кВт 38-45А встр.торм ONI
Новинка
Артикул:
Основные характеристики
| Выход мощность при номин выход напряжении, кВт | 22.00 |
| Выходной ток HD-реж постоянной нагрузки, А | 38.0 |
| Поддержка протокола MODBUS | Да |
| Количество фаз | 3 |
| Макс частота на выходе, Гц | 320 |
Описание
Преобразователь частоты ONI FC-431 предназначен для управления электроприводом в составе систем управления технологическими процессами средней и высокой сложности, не требующих высокой точности регулирования. Встроенные функции позволяют эффективно управлять электроприводом без использования внешних устройство АСУТП, а встроенный интерфейс RS-485 с протоколом Modbus-RTU, а также возможность установки плат расширения с протоколами Profibus, Ethercat и CANopen позволяет интегрировать данный ПЧ в системы автоматизации зданий любой сложности и разветвлённости.
Гарантия:
2 года
Преимущества
- Возможность подключения дополнительных плат расширения.
- Возможность установки выходной частоты 3200 Герц.
- Возможность изготовления ПЧ со встроенным тормозным модулем или дросселем ЦПТ вне стандартных границ мощности.
- Возможность функционирования массива преобразователей частоты от цепи постоянного тока.
- 5 виртуальных входов; 5 виртуальных выходов.
- Модуль управления логикой торможения.
- Встроенный тормозной модуль в ПЧ ≤ 22 кВт.
- Внешний тормозной модуль в ПЧ ≥ 30 кВт.
- Встроенный дроссель ЦПТ в ПЧ ≥ 185 кВт.
- Встроенный в корпус пульт управления и клавиатура.
Технические характеристики
| Выход мощность при номин выход напряжении, кВт | 22.00 |
| Выходной ток HD-реж постоянной нагрузки, А | 38.0 |
| Поддержка протокола MODBUS | Да |
| Количество фаз | 3 |
| Макс частота на выходе, Гц | 320 |
| Степень защиты - IP | IP20 |
| Сетевое напряжение, В | 380 |
| Макс. выходное напряжение, В | 400 |
| Класс защиты от поражения электрическим током | I |
| Частота сети | 50/60 Гц |
| Входной ток HD-реж постоянной нагрузки, А | 38 |
| С блоком управления | Да |
| Глубина, мм | 186 |
| Количество вход фаз | 3 |
| Несущая частота, кГц | 0,5…16 |
| Тип преобразователя | Непосредственный преобразователь |
| Высота, мм | 300 |
| Номинальный выходной ток I2N, А | 45 |
| Количество выход фаз | 3 |
| Тип охлаждения | Вентилятор (встроенный) |
| С Возможн подключения ПК-персонального компьютера | Нет |
| Выходной ток ND-реж переменной нагрузки, А | 45.0 |
| С встроенными тормозными сопротивлениями | Да |
| Макс выход при линейной нагрузке при номин выход напряж, кВт | 18 |
| Ширина, мм | 200 |
| Входной ток ND-реж переменной нагрузки, А | 46 |
| Макс мощность двигателя HD-реж пост нагрузки, кВт | 18 |
| Макс мощность двигателя ND-реж перем нагрузки, кВт | 22 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 4 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | КАРТОН |
| Штрихкод | 4630293101724 | 4630293101731 |
| Вес брутто, кг | 6.975 | 27.9 |
| Вес нетто, кг | 6 | 24 |
| Объем, м^3 | 0.03969 | 0.15876 |
| Длина, см | 40.2 | 60 |
| Высота, см | 30 | 63 |
| Ширина, см | 28.8 | 42 |
| Способ нанесения информации | На стикер | На стикер |
