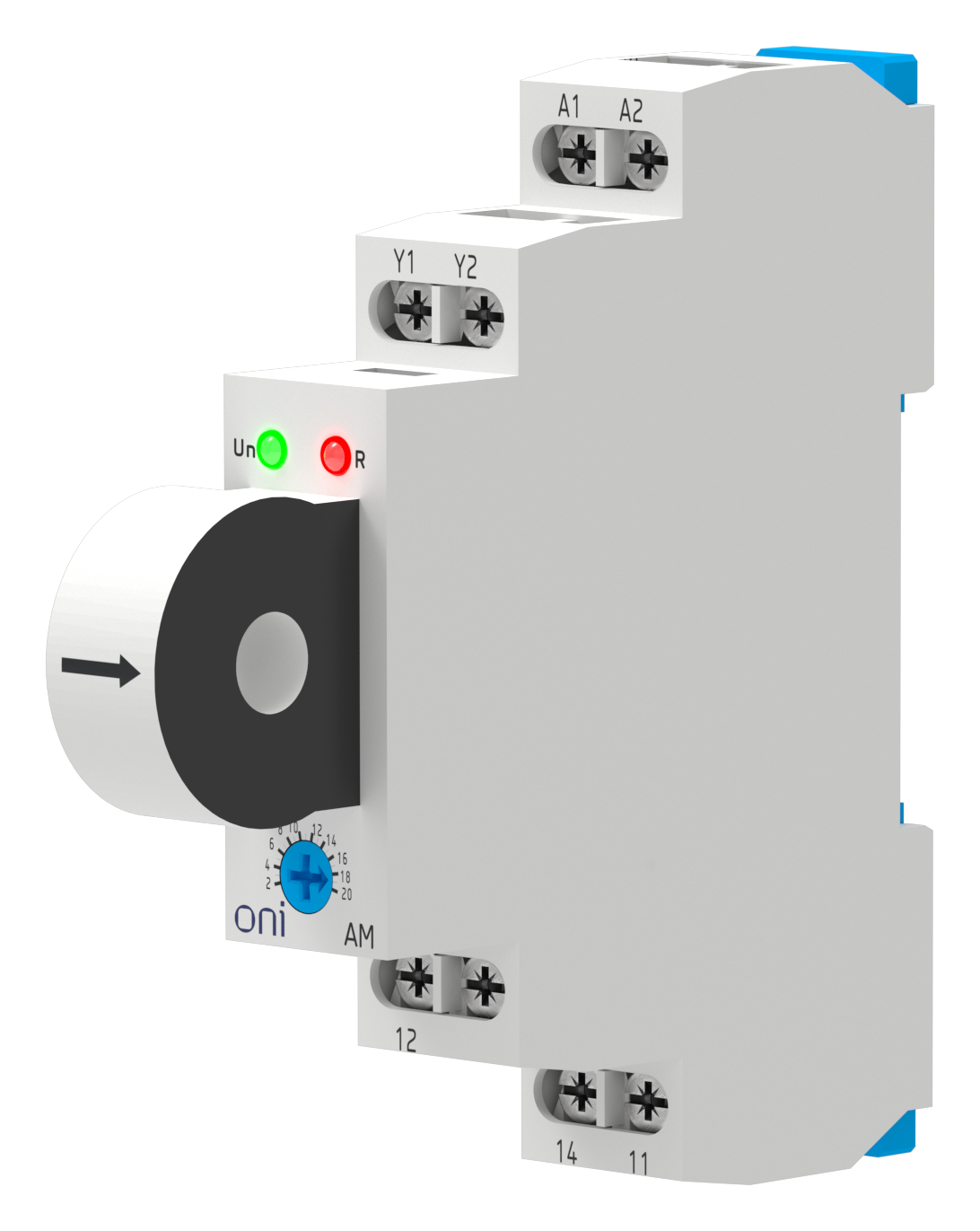

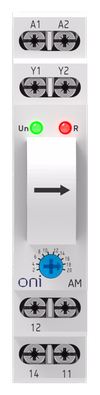

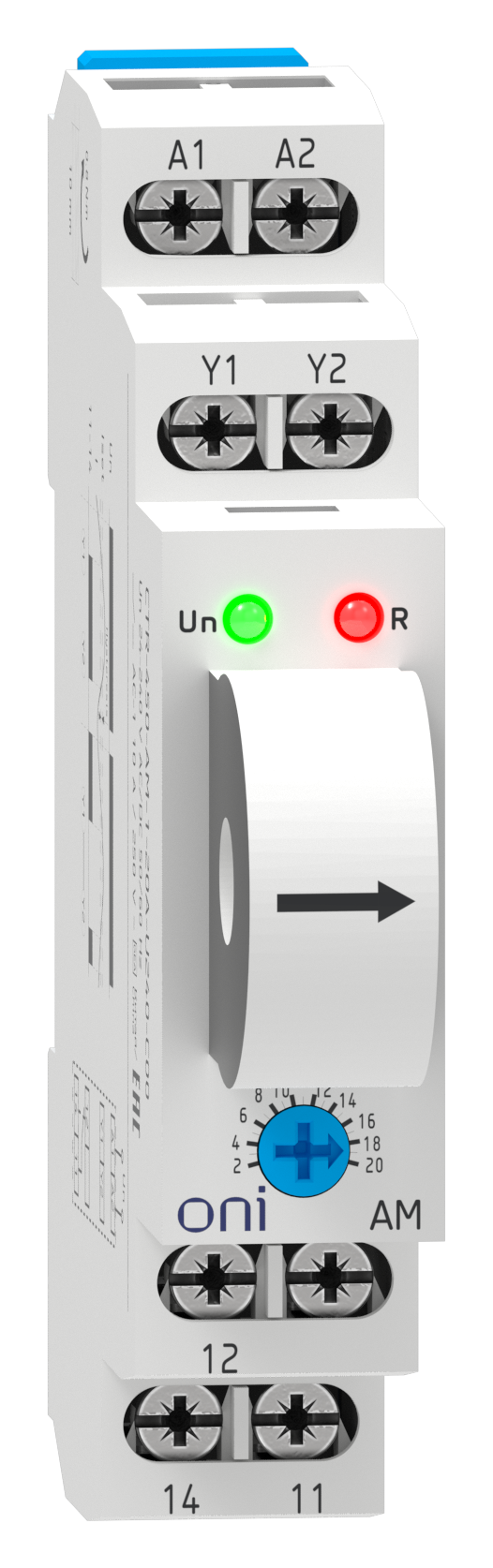

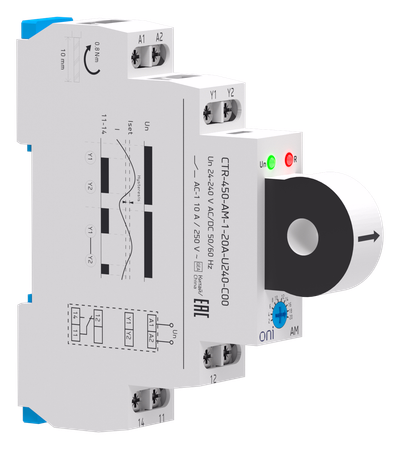

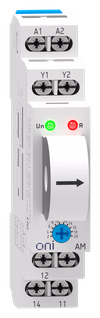

Реле контроля тока AM 2А-20А 1 контакт 24-240В AC/24В DC ONI
Новинка
Артикул:
Основные характеристики
| Диапазон измеряемого тока, А | 2...20 |
| Тип напряжения управления | Перемен./постоян. (AC/DC) |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | 24...240 |
| Номин напряж питания цепи управ Us пост тока DC, В | 24...240 |
| Количество групп переключающих контактов | 1 |
Описание
Реле контроля тока типа AM ONI предназначено для непрерывного мониторинга силы тока в электрической цепи и коммутации цепей управления при выходе значения за установленные пределы.
Срок службы:
5 лет
Гарантия:
1 год
Преимущества
- Универсальное питание.
- 1 модуль.
- Индикация состояния реле.
- Погрешность по току не более 1%
- Номинальный ток контактной группы до 10А.
- Температура эксплуатации от -20 до +55°С.
- Любое рабочее расположение в пространстве.
Технические характеристики
| Диапазон измеряемого тока, А | 2...20 |
| Тип напряжения управления | Перемен./постоян. (AC/DC) |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | 24...240 |
| Номин напряж питания цепи управ Us пост тока DC, В | 24...240 |
| Количество групп переключающих контактов | 1 |
| Количество переключающих контактов | 1 |
| Номин ток контактных групп при АС-1, А | 10 |
| Мин задержка на отключение, с | - |
| Макс сечение одножильного кабеля, мм² | 1х2,5 |
| Макс задержка на отключение, с | - |
| Категория перенапряжения | 3 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Контроль макс трехфазного тока | Нет |
| Макс сечение многожил кабеля с наконечниками, мм² | 1х2,5 |
| Тип подключения | Винтовое соединение |
| Контроль мин постоян тока | Нет |
| Индикатор срабатывания реле | Красный светодиод (R) |
| Ширина, мм | 18 |
| Температура эксплуатации, °C | -20...55 |
| Высота, мм | 95 |
| Номин напряжение контактной группы, В | 250В АС /24 DC |
| Мин задержка на включение, с | 0.1 |
| Макс задержка на включение, с | 0 |
| Контроль макс постоян тока | Нет |
| Контроль мин однофазного тока | Да |
| Степень защиты IP лицевая панель | IP40 |
| Контроль мин трехфазного тока | Нет |

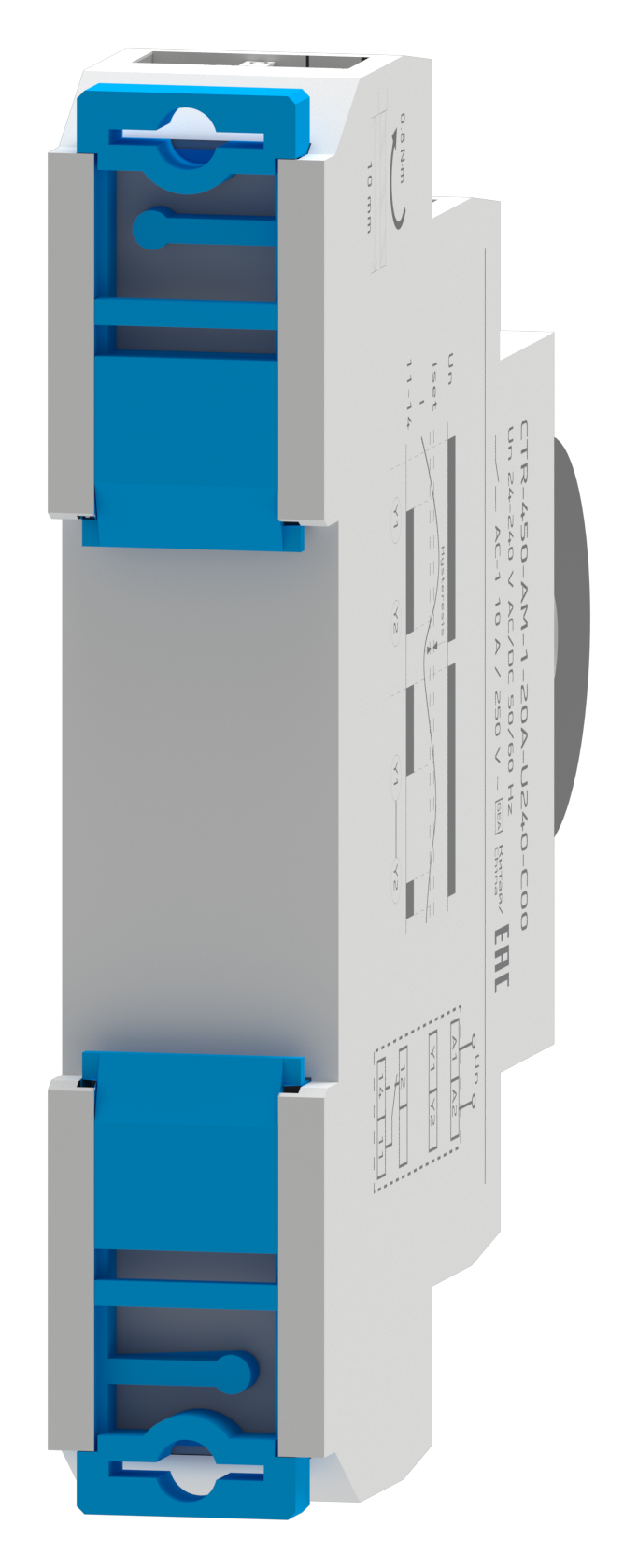

| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Функция гистерезиса однофазного напряж | Да |
| Контроль макс однофазного тока | Да |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Индикатор наличия напряжения | Зелёный светодиод (Un) |
| Глубина, мм | 88 |
| Функция гистерезиса трехфазного напряж | Нет |
| Степень загрязнения | 2 |
| Степень защиты IP клеммы | IP20 |
