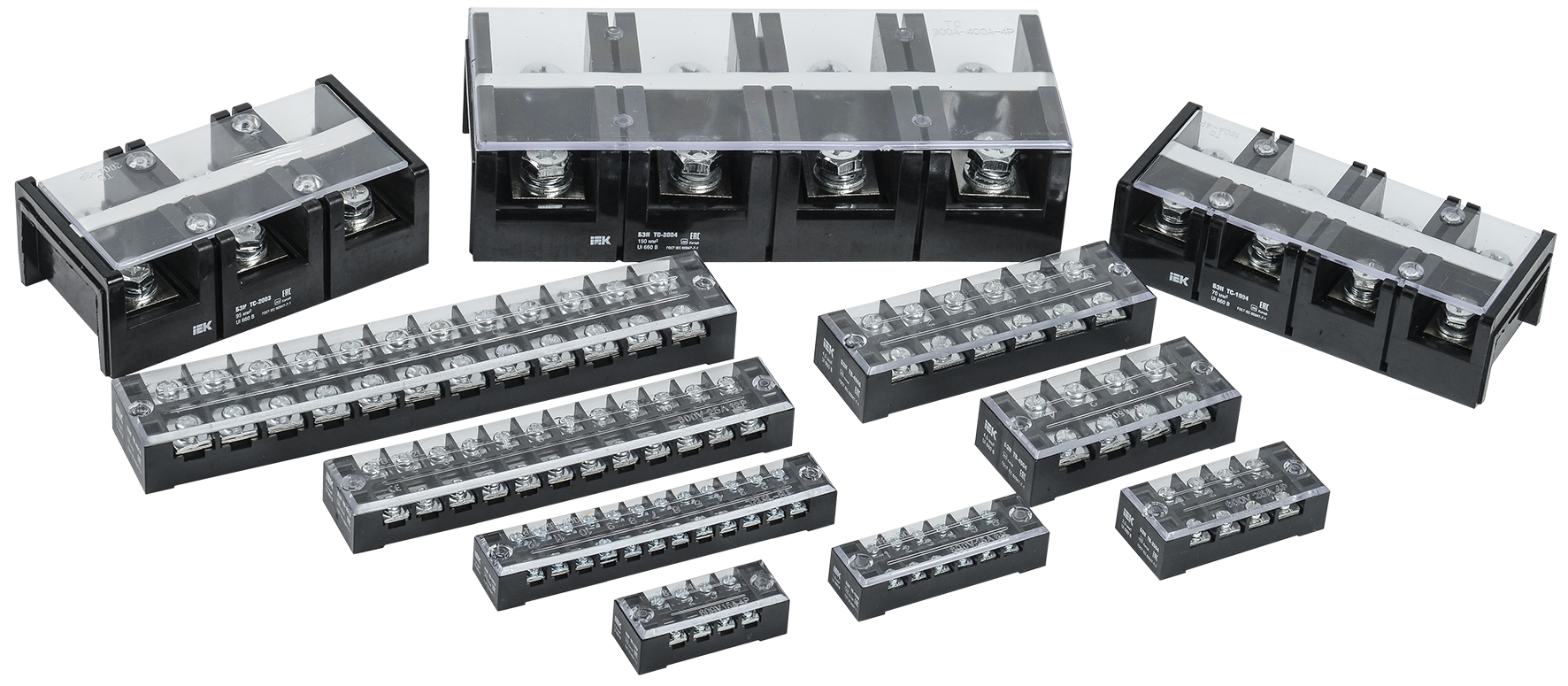

Блоки зажимов БЗН IEK® – надежное соединение проводников различного сечения

Блоки зажимов БЗН IEK^® используются для безопасного и компактного присоединения и ответвления групп проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660 В и постоянного тока напряжением до 440 В.


Преимущества блоков зажимов БЗН IEK^®

Материал корпуса: пожаробезопасный АБС-пластик или карболит.
Широкий диапазон рабочих температур: от -40 до +50 °C.
Превышение температуры составляет не более 45 °С. Подтверждено испытаниями.
Проверка на кратковременно выдерживаемый ток (120 А на 1 мм² в течение 1 секунды) пройдена успешно.
Падение напряжения по результатам испытаний - не более 3,2 мВ.

Особенности конструкции блоков зажимов БЗН IEK^®

Возможность соединения нескольких групп проводников в одном корпусе: блоки ТВ – 4, 6 или 12 пар; блоки ТС – 3 или 4 пары; блоки ТК – до 10 пар.
Визуальный контроль состояния контактов через прозрачную крышку.
Маркировочная полоса в блоках ТС и ТК для удобства маркировки контактов.
Для надежной фиксации проводников на токоведущей шине имеются насечки.
Возможность крепления: блоки ТК – на монтажную панель или DIN-рейку; блоки ТВ, ТС – на монтажную панель.

Технические характеристики блоков зажимов БЗН IEK^®

Характеристики	Блоки ТВ	Блоки ТС	Блоки ТК
Номинальный ток	15-100 А	60-600 А	10-100 А
Присоединительная способность, Ø	1,5-10 мм²	16-300 мм²	1,5-25 мм²
Материал корпуса	АБС-пластик	Карболит	АБС-пластик
Материал шин	Сталь	Латунь	ТК 010-060 – сталь ТК-100 – латунь

Цвет корпуса: черный.
Номинальное напряжение: до 660 В.
Номинальное импульсное выдерживаемое напряжение Uimp: 8 000 В.
Срок службы: 15 лет.
Гарантия 1 год.
