Корпуса для этажных щитов IEK: выбор не ограничен!

Группа компаний IEK продолжает развитие продуктового направления для общественного и жилого строительства и расширяет ассортимент корпусов этажных щитов. Учитывая развитие рынка и многообразие строящихся объектов, а также пожелания потребителей, ГК IEK разработал новинку — корпус этажного щита без слаботочного отсека ЩЭ-Х-2.

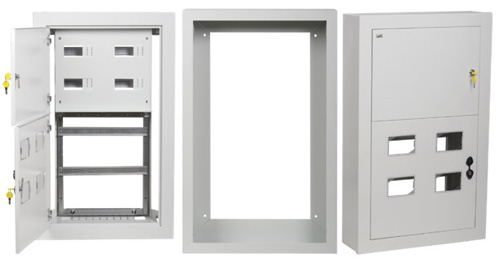

Корпуса ЩЭ-Х-2 предназначены для сборки этажных распределительных щитов в жилых зданиях и на общественных объектах, когда слаботочный отсек расположен в другом месте. Сварной металлический корпус состоит из двух отсеков: вводно-учетного и распределительного.

В вводно-учетном отсеке корпуса размещены перфорированные планки для крепления счетчиков на DIN-рейку (по количеству квартир). В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью.

Возможно навесное исполнение ЩЭ-Х-2 при использовании дополнительного кожуха.

Достоинства корпусов щитов этажных ЩЭ-Х-2 IEK:

Возможность выбора исполнения щита: навесной/встраиваемый;
Возможность пломбировки учетного отсека;
Удобные окна для снятия показаний счетчика;
Оперативная панель в распределительном отсеке закрывает токоведущие части;
Конструктив корпуса (вертикальные направляющие) позволяет установку в нишу с проложенным силовым кабелем;
Крепление счетчиков на din-рейку;
Удобная регулировка крепежных элементов;
Усиленные каркасные дуги;
Высококачественное наружное покрытие;
Удобство монтажа, транспортировки и хранения.

Комплектация корпусов щитов этажных ЩЭ-Х-2 IEK:

din-рейки под автоматы;
din-рейки для крепления приборов учёта;
рейка под шину «РЕ»;
замки с универсальными ключами;
Шины 6×9 8/1;
Шины 6×9 8/2;
Изоляторы на DIN-рейку;
Сжимы У733М;
Распорные болты для установки в нише дома
Инструкция по сборке и монтажу.

Технические характеристики ЩЭ-Х-2:
— Вид установки: встраиваемый; возможно навесное исполнение
— Номинальный ток для одной квартиры: 50А;
— Тип покрытия: порошковое шагрень (матовое);
— Цвет: RAL 7035 (светло-серый);
— Степень защиты: IP31;
— Климатическое исполнение: УХЛ3;
— Угол открытия двери: 105°;
— Габаритные размеры корпуса ЩЭ-Х-2 (ВхШхГ, мм): 890×550×157;
— Габаритные размеры ниши (ВхШхГ, мм): 840×490×150;
— Габаритные размеры Кожуха (ВхШхГ, мм): 884×546×157.
