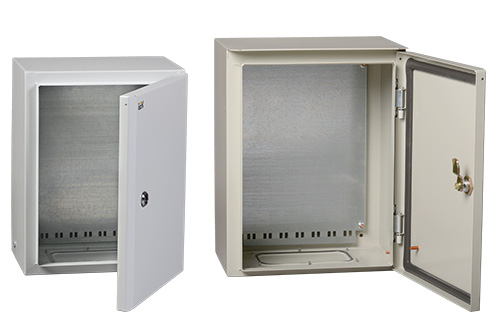

Промышленные корпуса с монтажной панелью ЩМП PRO IEK®: выбор профессионалов

Группа компаний IEK представляет новую серию промышленных корпусов с монтажной панелью ЩМП PRO IEK^®, разработанную с учетом требований профессиональных монтажников. Корпуса с высокой степенью защиты могут использоваться в условиях промышленного производства и неблагоприятных погодных условиях.

Сварные металлические корпуса со съемной монтажной панелью ЩМП применяются для сборки силовых электрощитов, щитов управления и автоматики с использованием модульной аппаратуры и силового оборудования. Улучшенные технические характеристики позволяют производить наиболее эффективную и безопасную электрическую сборку.

Широкий ассортимент дает возможность собрать большинство типовых схем НКУ, а также скомбинировать НКУ по индивидуальным требованиям заказчиков.

ЩМП PRO имеет повышенную надежность, долговечность и многофункциональность. Надежное покрытие защищает его от внешних воздействий агрессивной среды и обеспечивает высокую устойчивость к процессам коррозии.

Достоинства промышленных корпусов с монтажной панелью ЩМП PRO:

Сварной корпус, полностью проваренные швы;
Возможность установки пластронов;
Защитный козырек корпуса предотвращает проникновение грязи и воды при открытии двери;
Увеличенная полезная площадь монтажных панелей;
Съемные кабельные вводы облегчают ввод проводников в щит;
Широкий выбор аксессуаров;
Эргономичный и оригинальный дизайн: яркое визуальное отличие серии ЩМП PRO – ограненные углы.

Корпус с монтажной панелью ЩМП PRO IP31 предназначен для установки в закрытых помещениях. Съемные кабельные вводы обеспечивают удобный доступ к оборудованию при монтаже и облегчают подводку кабелей.

Корпус с монтажной панелью ЩМП PRO IP54 климатического исполнения У1 предназначен для эксплуатации на открытом воздухе. Сварной корпус имеет специальный козырек, защищающий электрооборудование от проникновения влаги. Сплошная проварка швов обеспечивает полную герметичность щита. Многогранный защитный желоб корпуса поможет предотвратить попадание грязи и воды при открытии дверцы.

Установка дополнительной защитной фурнитуры на замке корпуса позволяет увеличить степень защиты ЩМП PRO IP54 до IP65.

Технические характеристики ЩМП PRO IEK^®

Вид установки	навесной
Толщина металла, мм	1,0–1,4
Номинальный ток, А	до 630
Тип покрытия:	порошковое, шагрень
Цвет	серый RAL 7035 – IP31, серый RAL 7032 – IP54
Степень защиты по ГОСТ 14254	IP31 и IP54
Угол открытия двери	105°
Тип применяемых аппаратов	любой
Климатическое исполнение	УХЛ3 – для IP31, У1 – для IP54

Ассортимент ЩМП PRO IEK^®

Тип	Габаритные размеры корпуса, мм (ВхШхГ)	Габаритные размеры дверного проема, мм (ВхШхГ)
ЩМП-1-2 IP31/IP54 PRO	395х310х220	350х260
ЩМП-1-2 IP31/IP54 PRO	500х400х220	450х350
ЩМП-3-2 IP31/IP54 PRO	650х500х220	600х450
ЩМП-4-2 IP31/IP54 PRO	800х650х250	750х600
ЩМП-5-2 IP31/IP54 PRO	1000х650х300	950х600
ЩМП-6-2 IP31/IP54 PRO	1200х750х300	1150х600
ЩМП-7-2 IP31/IP54 PRO	1400х750х300	1350х600
