Новые гильзы IEK: прочны на излом, надежны в работе

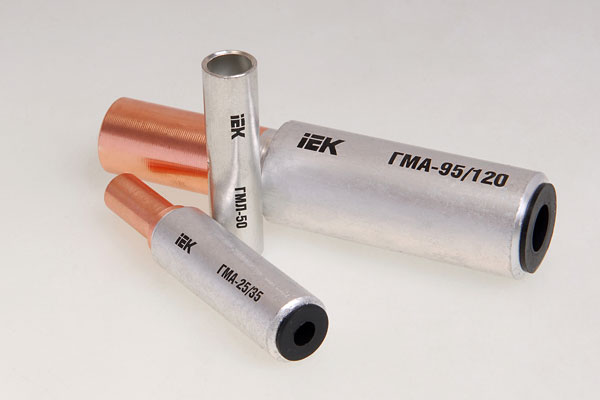

Группа компаний IEK продолжает расширение ассортимента изделий для электромонтажа и выводит на рынок очередные новинки: гильзы медные луженые ГМЛ и гильзы медно-алюминиевые ГМА IEK^®.

Гильзы изготовлены из электротехнической меди и алюминия самого высокого качества.

Гильзы медные луженые ГМЛ предназначены для соединения как медных проводников, так и алюминиевых. Ими можно осуществлять соединения по типу медь-медь, медь-алюминий, алюминий-алюминий. Сечение подключаемых проводников с обеих сторон одинаковое.

Для облегчения монтажа гильзы ГМЛ имеют по центру стопор, который помогает избежать неравномерности обжатия соединяемых проводников. Сечение проводников легко определить без обращения к технической документации: на него указывает цифра в маркировке гильзы. Например, гильза ГМЛ-10 предназначена для проводников сечением 10 мм².

Гильзы медно-алюминиевые ГМА предназначены для соединения медного проводника с алюминиевым.

Известно, что медь имеет большую проводимость, чем алюминий, что обуславливает необходимость сращивания двух жил разных геометрических размеров. Гильзы ГМА позволяют удовлетворить именно эту потребность. Сечение соединяемых проводников из меди или алюминия определяется маркировкой гильзы. Первая цифра в маркировке указывает сечение медного проводника, следующая после знака дроби — сечение алюминиевого проводника. Например, гильза ГМА-16/25 позволяет соединить проводники из меди сечением 16 мм² и алюминия сечением 25 мм².

Гильзы ГМА со стороны алюминия снабжены колпачком, который защищает внутреннюю часть гильзы от образования оксидной пленки, негативно влияющей на проводимость места соединения гильзы и кабеля.

Все гильзы серии ГМА проходят обязательную проверку на излом в месте соединения меди и алюминия — это определяет высокую надежность и качество выпускаемой продукции.

Все гильзы ГМА и ГМЛ имеют индивидуальную маркировку, что удобно при монтаже и в эксплуатации.

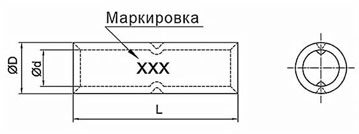

Рис. 1. Чертеж гильзы ГМЛ

Таблица 1.1 Краткие технические характеристики гильз медных луженых ГМЛ

№	Тип	L, мм	D, мм	d, мм
1	ГМЛ-10	30	6,0	4,6
2	ГМЛ-16	35	7,2	5,8
3	ГМЛ-25	40	9,0	7,3
4	ГМЛ-35	45	10,7	8,6
5	ГМЛ-50	50	12,4	9,9
6	ГМЛ-70	55	14,4	11,5
7	ГМЛ-95	60	16,9	13,7
8	ГМЛ-120	65	18,9	15,0
9	ГМЛ-150	70	20,9	16,7
10	ГМЛ-185	75	23,4	19,2
11	ГМЛ-240	80	25,9	21,0
12	ГМЛ-300	85	30,0	24,0
13	ГМЛ-400	90	34,0	27,0

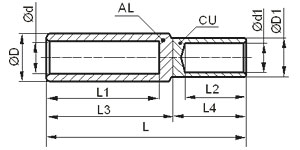

Рис. 2. Чертеж гильзы ГМА

Таблица 2.1. Краткие технические характеристики гильз медно-алюминиевых ГМА

№	Тип	D, мм	D, мм	D1, мм	d1, мм	L, мм	L1, мм	L2, мм	L3, мм	L4, мм
1	ГМА-16/25	16,0	6,5	8,6	5,5	73,1	43,1	20,5	46,7	24,0
2	ГМА-25/35	16,0	8,5	10,0	7,0	72,6	43,6	20,5	47,5	24,0
3	ГМА-35/50	20,1	9,3	12,5	8,4	76,0	43,2	20,7	49,7	24,7
4	ГМА-50/70	19,9	10,9	14,6	10,1	82,0	43,1	26,0	49,1	30,0
5	ГМА-70/95	20,0	12,6	16,5	11,7	83,6	43,3	27,0	48,5	31,9
6	ГМА-95/120	24,9	13,8	19,0	13,5	108,0	59,5	35,5	64,6	40,0
7	ГМА-120/150	25,0	15,5	21,0	15,4	108,0	59,0	35,4	65,3	40,5
8	ГМА-150/185	32,0	17,0	23,6	17,0	112,3	59,1	40,7	64,6	45,0
9	ГМА-185/240	31,9	19,5	25,5	18,9	115,2	58,3	43,2	65,0	48,0
