Часто задаваемые вопросы

Входной дроссель служит:

1. Для фильтрации входного тока преобразователя частоты.
2. Защиты преобразователя частоты от переходных процессов в питающей сети.
3. Уменьшения скорости нарастания токов короткого замыкания на входе преобразователя частоты.
4. Увеличения срока службы конденсаторов в цепи постоянного тока преобразователя частоты.

Входной дроссель рекомендуется устанавливать, если преобразователь подключен к питающему трансформатору мощностью 600 кВА и более.

Выходной дроссель служит:

1. Для компенсации емкостных токов длинных кабелей от преобразователя частоты до электродвигателя.
2. Уменьшения пульсации напряжения на выходе преобразователя.
3. При использовании электродвигателя с низким классом изоляции обмоток.
4. Подключении нескольких двигателей к одному преобразователю частоты.

Преобразователь частоты необходим для регулирования скорости вращения и крутящего момента электродвигателя.

Использование преобразователя частоты позволяет увеличить эффективность работы электродвигателя, что ведет к понижению электропотребления.

С помощью встроенных функций преобразователи частоты ONI могут управлять не только электродвигателем, но и смежным оборудованием, входящим в состав простого оборудования автоматизации процессов.

При выборе преобразователя частоты рекомендуем обратить внимание на следующие моменты:

1. Преобразователь частоты и электродвигатель должны быть сопоставимой мощности.
2. Номинальный ток электродвигателя должен быть меньше номинального тока преобразователя частоты.
3. Необходимо оценить максимальные перегрузки электродвигателя и их длительность.
4. Способ управления и количество входов/выходов платы управления.

Преобразователь частоты может регулировать частоту вращения электродвигателя от 0 Гц до номинальной частоты. Следует учитывать, что если преобразователь частоты управляет электродвигателем с самоохлаждением, то при уменьшении частоты вращения уменьшается эффективность охлаждения крыльчаткой электродвигателя. Исходя из вышесказанного, двигатель, долго работающий на малой частоте (особенно при номинальной нагрузке), начинает перегреваться и выходит из строя.

Рекомендуем при таком режиме работы использовать электродвигатель с независимым охлаждением (крыльчатка работает от источника питания).

Предлагаемые серии ПЧ отличаются набором специальных функций и мощностей. Различают ПЧ ONI общепромышленного, кранового, насосного и других исполнений. Подбирать ПЧ следует с учётом поставленной задачи.

Векторный и скалярный режимы работы — это наиболее распространенные режимы управления ПЧ.

Скалярный режим работы основан на поддержании отношения напряжения и частоты (U/f) в рабочих диапазонах скоростей.

Векторный режим работы ведет контроль не только отношения напряжения и частоты, но и фазы питающего напряжения.

Для корректной работы ПЧ предлагается большой спектр вспомогательной техники, такой как фильтры, дроссели и др. Подробности подбора аксессуаров описаны в руководстве по эксплуатации.

Если ПЧ «фонит» при работе, то необходимо изменить несущую частоту.

Перенос настроек ПЧ можно осуществлять разными способами: при помощи специальных модулей, устройств записи, программ, пульта управления. Функциональный набор возможностей переноса настроек у ПЧ разных моделей может отличаться.

Для активации ПИД-регулятора необходимо настроить группу параметров Р4. В таблице приведен минимальный список, необходимый для работы ПИД-регулятора.

Остальные параметры для большинства применений можно оставить без изменений. Для более подробного описания обратитесь к полному руководству по эксплуатации преобразователей частоты.

Для управления двигателем преобразователь использует математическую модель двигателя. Чтобы построить эту модель, требуются характеристики электродвигателя, которые находятся на заводской табличке.

Для более эффективного управления электродвигателем, особенно в векторном режиме, преобразователь должен измерить активное сопротивление обмоток, индуктивное сопротивление обмоток и т.д. Эти данные не приводятся производителями электродвигателей.

Для измерения этих параметров и служит функция автонастройки электродвигателя. Во время автонастройки преобразователь осуществляет тестовый пуск и управление электродвигателем. Можно выбрать два режима автонастройки: с вращением и без вращения ротора электродвигателя. Мы рекомендуем проводить автонастройку с вращением ротора, когда электродвигатель работает без нагрузки на валу.

Подробное описание функции автонастройки двигателя и руководство по ее запуску вы можете найти в полном руководстве по эксплуатации.

Во время работы преобразователь является источником электромагнитных помех. Это обусловлено алгоритмом работы выходного инвертора преобразователя. Электромагнитные помехи, исходящие от преобразователя, могут повлиять на работу оборудования, работающего в той же питающей сети и находящегося в непосредственной близости от преобразователя.

Для уменьшения этих помех до необходимого уровня используются входные EMC-фильтры.

Тормозной резистор подключается к преобразователю, когда есть необходимость быстро тормозить инерционную нагрузку.

При торможении такой нагрузки электродвигатель переходит в генераторный режим и начинает отдавать энергию обратно в преобразователь частоты, что ведет к увеличению напряжения в цепи постоянного тока.

Без тормозного резистора преобразователь может рассеять только 20 % от номинальной мощности.

Для увеличения эффективности торможения и исключения остановки преобразователя по ошибке подключают резистор к тормозному ключу в цепи постоянного тока.

При аварии преобразователи частоты ONI отображают на дисплее пульта управления код аварии. Рекомендуем обратиться к полному руководству по эксплуатации для расшифровки кода ошибки и, следуя предлагаемым способам, устранить неполадку.

Руководство по эксплуатации можно найти в разделе Оборудование ТМ ONI: документация (oni-system.com)

Если у вас останутся вопросы или нужна будет дополнительная консультация, вы всегда можете обратиться в техническую поддержку ONI.

Контакты технической поддержки:

Почта: support@oni-system.com.

Телефон: +7 (495) 502-79-81.

«Режим сна» — это функция, позволяющая автоматически остановить электродвигатель, когда преобразователь настроен на работу с ПИД-регулятором.

Примером применения данной функции является работа насоса поддержания давления. При отсутствии расхода и стабильного давления на выходе насоса преобразователь частоты останавливает насос. При появлении расхода преобразователь частоты запускает насос в работу.

Применение функции «Режим сна» позволяет экономить электроэнергию.

Для активации необходимо настроить параметры, указанные в таблице ниже.

К процессорному модулю логического реле можно подключить до 16 модулей расширения. Если одновременно подключаются несколько модулей, то необходимо задать уникальный адрес каждому модулю расширения, в противном случае система не сможет работать корректно.

По умолчанию адрес каждого модуля расширения соответствует 1. При необходимости его смены: тонкой отверткой подденьте пластиковую заглушку закрывающую доступ к переключателю, затем в соответствии с таблицей ниже, переключателем задайте нужный адрес.

Примечания:

• Питание модуля ЦПУ и модулей расширения должно включаться одновременно или питание модулей расширения должно быть подано ранее чем питание модуля ЦПУ.
• Если соединение между модулем ЦПУ и модулем расширения установлено, индикатор на модуле расширения светится зеленым.

Сперва убедитесь, что USB кабель определился в системе и его драйвера установлены корректно. Для этого откройте «диспетчер устройств» и найдите в нем строчку, соответствующую кабелю:

В случае если кабель не определился или напротив него стоит восклицательный знак неисправности. Последовательно проверьте подключение и переустановите драйвера.

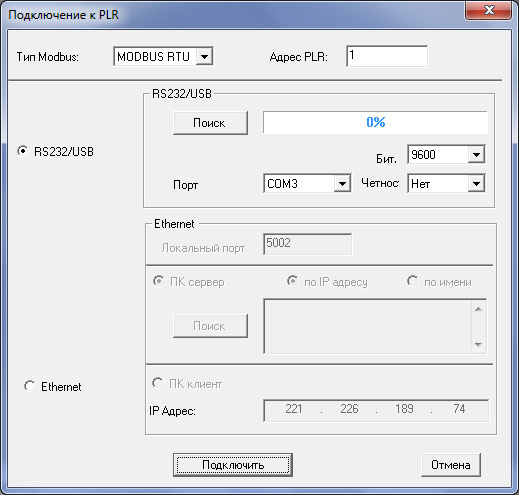

Запомните номер COM порта, присвоенного кабелю, в настройках программы необходимо указать именно его. Для этого перейдите на вкладку «Инструменты> Подключение к PLR...» и в открывшемся окне выберите тип подключения и номер COM порта.

После нажатия кнопки «Подключение к PLR», соединение должно быть установлено.

Примечания:

• Если вы успешно загрузили программу в чистый модуль ЦПУ, и при попытке последующего подключения получаете сообщение об ошибке, возможной причиной может быть использование коммуникационного порта в вашей программе. Например, обмен с внешним устройством по протоколу Modbus. В данном случае переведите модуль ЦПУ в режим «Стоп» и повторите попытку подключения.
• Если вы поменяли адрес модуля ЦПУ и забыли его, то подключение не сможет быть установлено автоматически. Для того что бы узнать адрес модуля установите подключение, как описано выше, указав любой адрес в строке «PLR Адрес». Далее перейдите к пункту меню «Инструменты>Операции онлайн>PLR Прочитать адрес», на экране отобразится адрес подключенного модуля ЦПУ. Установите подключение заново указав в строке «PLR Адрес», адрес полученный на предыдущем шаге. ЦПУ готов к загрузке программ.

Перейдите в меню «Инструменты»PLR Стартовый экран».

Измените текст сообщения и нажмите кнопку «ОК». При следующей загрузке программы в модуль ЦПУ будет загружена и новая заставка.

Назначение контактов приведено на рисунке ниже.

Для подключения по протоколу RS232 используются следующие контакты:

• PIN1 TXD
• PIN4 GND
• PIN6 RXD

Примечания:

• Логические уровни всех сигналов соответствуют стандартным уровням TTL для напряжения питания 5 В.
• При подключении к компьютеру или модему при необходимости используйте конверторы уровней для согласования!

Мигание индикатора красным цветом означает, что отсутствует связь между модулем расширения и модулем ЦПУ.

• Необходимо проверить правильность и надежность установки коммуникационных перемычек между модулями.
• Проверить и назначить модулям расширения уникальные адреса, если это не было сделано ранее.
• Убедится, что питание модулей расширения включается одновременно с модулем ЦПУ или ранее.

Да, логическое реле поддерживает работу по протоколу Modbus в режимах Master и Slave. Для выполнения коммуникаций в режиме мастер используется встроенные команды «Modbus Read» и «Modbus Write». Для более подробной информации обратитесь к системному руководству.

Для повышения быстродействия и частоты обновления, в режиме онлайн монитора предусмотрена возможность отключить обновление части данных. Для настройки перейдите к пункту меню «Инструменты> Настройки онлайн Монитора» и отметьте желаемые данные для отображения галочками.

Для настройки защит программы перейдите к пункту меню «Файл > Свойства», затем перейдите на вкладку «Параметры» в появившемся окне информации.

• Защита паролем.
  В настройках можно задать два различных пароля, чтобы предотвратить несанкционированный доступ к программе — «Пароль программы» или изменение рабочих параметров с локальной клавиатуры — «Пароль параметров».
• Аппаратная защита.
  Активировав пункт «Запретить выгрузку программы», вы можете предотвратить чтение программ из модуля ЦПУ независимо от настроек парольной защиты.
  Убедитесь, что сохранили копию программы на компьютере т.к. после загрузки программы с активированной опцией защиты, считать что-либо из модуля ПЛК будет невозможно.

PLR-S и PLR-M не поддерживают работу с термопарами.

PLR-S и PLR-M поддерживают работу только с термосопротивлением типа PT100 посредством модуля PLR-S-EMA-PT100.

Так как напрямую подключение такого датчика к ONI PLR-S (PLR-M) не предусмотрено, необходимо использовать преобразователь исходного сигнала в унифицированный аналоговый сигнал типа 0-10 В или 0-20 (4-20) мА стороннего производителя.

Возможная причина:

Сообщение появляется если одна из следующих системных библиотек программы не зарегистрирована в системе должным образом:

1. COMSerial.dll
2. COMUsb.dll
3. COMDialup.dll
4. COMEthernet.dll

Это может произойти в случае отсутствия на компьютере или некорректной работы среды исполнения «Microsoft Visual C++ 2008».

Решение:

Установить или переустановить «Microsoft Visual C++ 2008 Redistributable Package (x86)», скачать пакет установки можно воспользовавшись центром загрузок компании Microsoft https:\\www.microsoft.com.

Возможная причина: в системе не установлен драйвер для USB интерфейса ПЛК.

Решение: загрузить и установить необходимый драйвер с нашего сайта http://www.oni-system.com. При загрузке необходимо выбрать версию 32 или 64 бита в соответствии с разрядностью вашей операционной системы.

Возможная причина: для связи с ПЛК используется адаптер USB-COM для которого не установлены соответствующие драйвера.

Решение: загрузить и установить драйвер в соответствии с инструкцией к используемому адаптеру.

Возможная причина: в настройках программы не верно указан номер или скорость COM-порта, используемого для подключения к ПЛК.

Решение: проверить и выбрать необходимый COM-порт в настройках программы. Для доступа к настройкам запустите программу и перейдите по адресу:

Menu > Tools > Connection setup

Возможная причина: было изменено местоположение программы или имя папки программы после установки.

Решение: переустановить программу, выбрав необходимую директорию в процессе установки.

В ONI ПЛК S аналоговые входы доступны только с использованием модулей расширения. Модули расширения представляет собой достаточно самостоятельные устройства, в которых операции аналого-цифрового преобразования и масштабирования входной величины выполняются независимо от модуля ЦПУ, при этом результаты сохраняются в буферной памяти модуля расширения.

Для того что бы считать значение преобразования из памяти модуля используется команда FROM, операторами которой являются номер слота модуля, адрес регистра данных во внутренней памяти и адрес в памяти контроллера, по которому необходимо сохранить считанное значение, а также количество слов данных считываемых за один вызов команды.

Пример 1: Команда FROM считывает из модуля расширения «1» значение по адресу «0» и сохраняет его в памяти контроллера по адресу «D100». Считывается только одно слово данных.

Если задано чтение нескольких регистров данных (например, данные нескольких каналов одновременно), то указывается соответственно адрес первого регистра данных в памяти модуля расширения и адрес памяти контроллера, по которому будет сохранено первое слово данных считанное из модуля. Все последующие адреса в обоих случаях получаются последовательным увеличением адреса на единицу в соответствии с общим количеством считываемых регистров. Это необходимо учитывает при работе с памятью, чтобы не допустить коллизий и искажения данных.

Адресный план буферной памяти и более подробная информация доступна в системном руководстве.

Максимально возможно создать и настроить 128 коммуникаций.

В настройках коммуникационной программы есть возможность указать область памяти для сохранения результатов работы коммуникаций.

При этом под результаты работы коммуникационной программы Modbus автоматически резервируется 256 бит памяти (16 слов по 16 бит), или по два бита для каждого из 128 возможных коммуникационных блоков. Это необходимо учитывать при работе с памятью, чтобы исключить возможные коллизии.

Адрес каждого бита определяется первоначальной настройкой области хранения результатов и порядковым номером блока в коммуникационной программе.

Например, для 0-ой коммуникации, адреса удачной и неудачной коммуникации будут L0000 и L0080 соответственно, для 1-ой коммуникации L0001 и L0081 и т.д.

Результат работы коммуникаций программы формируется установкой соответствующего бита в состояние логической единицы.

Пример 1: В приведенном примере выполняется подсчет удачных и неудачных выполнений для первой коммуникации.

Пример 2: Бит удачного выполнения коммуникации сбрасывает таймер задержки включения T6. В случае отсутствия в течении 1,5 секунд (время работы таймера) удачных коммуникаций, устанавливается бит ошибки D42.3.

Мигание индикатора красным цветом означает, что отсутствует связь между модулем расширения и модулем ЦПУ.

• Необходимо проверить правильность и надежность установки коммуникационных перемычек между модулями.
• Проверить и назначить модулям расширения уникальные адреса, если это не было сделано ранее.
• Убедится, что питание модулей расширения включается одновременно с модулем ЦПУ или ранее.

Да, логическое реле поддерживает работу по протоколу Modbus в режимах Master и Slave. Для выполнения коммуникаций в режиме мастер используется встроенные команды «Modbus Read» и «Modbus Write». Для более подробной информации обратитесь к системному руководству.

Для повышения быстродействия и частоты обновления, в режиме онлайн монитора предусмотрена возможность отключить обновление части данных. Для настройки перейдите к пункту меню «Инструменты> Настройки онлайн Монитора» и отметьте желаемые данные для отображения галочками.

Для настройки защит программы перейдите к пункту меню «Файл> Свойства», затем перейдите на вкладку «Параметры» в появившемся окне информации.

• Защита паролем.
  В настройках можно задать два различных пароля, чтобы предотвратить несанкционированный доступ к программе — «Пароль программы» или изменение рабочих параметров с локальной клавиатуры — «Пароль параметров».
• Аппаратная защита.
  Активировав пункт «Запретить выгрузку программы», вы можете предотвратить чтение программ из модуля ЦПУ независимо от настроек парольной защиты.
  Убедитесь, что сохранили копию программы на компьютере т.к. после загрузки программы с активированной опцией защиты, считать что-либо из модуля ПЛК будет невозможно.

WEB-сервер поддерживается в модели PLC-S-CPU-1616-SD при разработке проекта в среде разработки от 6.11 и выше.

PLR-S и PLR-M не поддерживают работу с термопарами.

PLR-S и PLR-M поддерживают работу только с термосопротивлением типа PT100 посредством модуля PLR-S-EMA-PT100.

Так как напрямую подключение такого датчика к ONI PLR-S (PLR-M) не предусмотрено, необходимо использовать преобразователь исходного сигнала в унифицированный аналоговый сигнал типа 0-10 В или 0-20 (4-20) мА стороннего производителя.

Включите питание панели, коснитесь экрана и удерживайте нажатие до появления системного меню.

Вы можете использовать стандартные средства MS Windows. Чтобы скопировать изображение активного окна в буфер обмена нажмите «Alt+Print Screen», затем «Ctr+V» для вставки изображения окна симулятора в любом графическом или текстовом редакторе.

Перейдите к пункту меню «Windows> Edit Starting Logo Window» далее двойным щелчком мыши в любом месте появившегося стартового экрана вызовите окно настроек.

Вы можете импортировать готовое изображение сохраненное в одном из графических форматов *.JPG, *.GIF, *.PNG, *.BMP, либо просто задать монотонный фон экрана при загрузке.

В програме ONI Visual Studio реализована возможность независимо настроить шрифт для каждого из используемых языков интерфейса проекта, а также для кажного из возможных состояний объекта, сопровождаемого текстовой переменной. Скорее всего вы задете форматирование для одного языка или состояния, ожидя получить результат выбрав иной язык или отображаемое состояние.

Для изменения настроек текста выберите желаемый язык и состояние, которому должен соответствовать редактируемых текст. Для одновременного изменения форматирования всех текстов применимых к объекту, выполните желаемые изменения с любой текстовой информацией, затем воспользуйтесь функцией «Copy Attributes To», чтобы скопировать форматирование на «Все состояния», «Все языки» или на все возможные сочетания одновременно.

Ответ: на компьютере защитить исходный проект от несанкционированного доступа можно установив пароль. Для этого перейдите по ссылке «File> Project Password> Protection», далее в появившемся окне введите желаемый пароль дважды. Пароль должен содержать не менее 6 знаков. Это не помешает при физической возможности скопировать исходный проект с вашего компьютера, однако не позволит им воспользоваться или внести изменения без ввода заданного пароля.

Ответ: по умолчанию проект уже загруженный в HMI невозможно выгрузить на компьютер. Однако в некоторых случаях требуется наличие такого разрешения, для этого в настройках проекта нужно добавить дополнительные разрешения на работу с проектом. Что бы это сделать, откройте вкладку «Global Settings» в окне проекта, дважды щелкнув по ней мышкой. В левой части экрана будут отображены все возможные настройки доступа, отключенные по умолчанию.

• Upload — опция защиты проекта от выгрузки из панели оператора.
• Decompilation — опция защиты выгруженного проекта от декомпиляции.
• Download password — опция защиты загруженного проекта от перезаписи новым.

Для подключения панели оператора к ПЛК ONI ПЛК S рекомендуем использовать протокол Modbus TCP при наличии портов Ethernet на оборудовании либо Modbus RTU на базе интерфейса RS232 в случае построения нетребовательных к производительности или несложных систем.

• Modbus TCP (Master)

В окне проекта выберите пункт HMI Setting и выполните настройки IP адреса и маски сети для встроенного интерфейса Ethernet. Может использоваться, как фиксированная настройка, так и адрес, назначаемый автоматически сервером DHCP. В любом случае адрес и маска должны соответствовать сети в которой находится ПЛК.

Далее в окне проекта откройте вкладку Ethernet PLC и нажмите кнопку «Add» в нижней части экрана.

В открывшемся диалоговом окне укажите IP адрес ПЛК и порт, используемый для коммуникации (по умолчанию 502), в качестве производителя укажите Modbus Compatible, также укажите адрес ПЛК в сети Modbus (по умолчанию 1). Далее нажмите ОК, на вкладке Ethernet PLC должно появиться новое подключение.

Закройте окно нажатием кнопки ОК, теперь можно использовать новое соединение в проекте. Для этого в свойствах адреса объекта из выпадающего списка выберите созданное соединение и укажите адрес переменной согласно адресного плана, подключаемого ПЛК.

Примечание: Будьте внимательны в случае использования адресов типа 0х и 1х. В ПЛК используется шестнадцатеричная система адресации, в панели адрес необходимо указывать в десятичном формате.

· Modbus RTU (Master)

В окне проекта выберите пункт COM1 и двойным щелчком откройте окно свойств. Укажите Modbus Compatible в строке Manufacturer, и Modbus RTU в строке Device Type.

В поле Communication Setting укажите настройки Com порта аналогичные настройкам ПЛК. В случае если используется один ПЛК, можно сразу указать строке Pre-set Station № его адрес, либо сделать это позднее в окне свойств объекта. Закройте окно нажатием кнопки ОК, теперь можно использовать новое соединение в проекте.

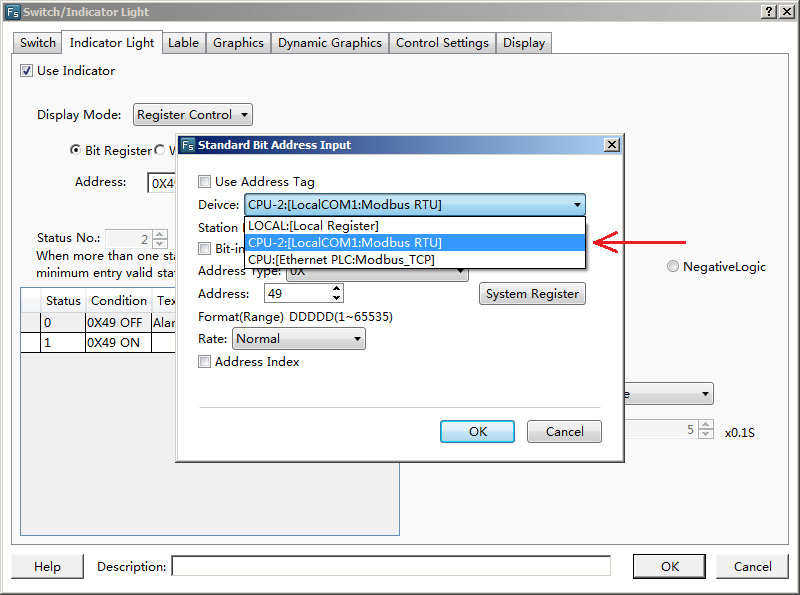

Для этого в свойствах адреса объекта из выпадающего списка выберите созданное соединение и укажите адрес переменной согласно адресного плана, подключаемого ПЛК. При необходимости укажите адрес ПЛК в сети Modbus если используется несколько ПЛК или логических реле.

Примечание: Будьте внимательны в случае использования адресов типа 0х и 1х. В ПЛК используется шестнадцатеричная система адресации, в панели адрес необходимо указывать в десятичном формате.

Устройства плавного пуска SFB ONI (далее УПП) предназначены для плавного запуска трёхфазных и однофазных электрических асинхронных двигателей с целью снижения пиковых нагрузок на двигатель и питающую сеть. УПП используются в трёхфазных электрических сетях переменного тока, напряжением до 500 В и частотой 50/60 Гц, на промышленных объектах.

1. Для лёгких нагрузок: Мощность устройства плавного пуска ONI выбирается в соответствии с номинальной мощностью электродвигателя. Под лёгкой нагрузкой подразумеваются вентиляторы, насосы, компрессоры и т.д.
2. Для тяжёлых нагрузок: Мощность устройства плавного пуска ONI выбирается больше мощности (на одно значение) электродвигателя. Под тяжёлой нагрузкой подразумеваются центрифуга, миксер, дробилка, блендер и т.д.
3. Частый запуск: При необходимости частых пусков мощность устройства плавного пуска ONI выбирается больше мощности (на одно значение) мощности электродвигателя.

Устройство плавного пуска SFB реализует следующие виды защиты, которые приводят к остановке по аварии.

1. Защита от перегрева. При превышении температуры радиатора +85 ⁰С сработает защита от перегрева.
2. Защита от потери фазы.
3. Короткое замыкание силовых ключей.
4. Дисбаланс фазных токов. Аварийный останов будет осуществлён при разнице фазных токов двигателя (FLA) более чем 20 %.

К параметрам управления относятся команда «Пуск/Стоп», время ускорения, время замедления, начальное напряжение и сброс аварии.

Запустить устройство можно тремя способами:

1. Клеммы управления;
2. Modbus;
3. На моделях SFB-ХХ-ХХХ-X-X1 с помощью кнопки на панели управления.

Основными критериями для правильного подбора преобразователя давления являются:

• тип измеряемого давления;
• состояние и состав измеряемой среды;
• диапазон измерения;
• выходной сигнал;
• погрешность измерения;
• диапазон температур измеряемой и окружающей сред;
• присоединение к процессу;
• электрическое подключение.

Есть несколько способов проверить работоспособность преобразователя давления с выходным сигналом 4-20 мА. Самый простой способ – измерение напряжения в выходной цепи. Для этого потребуется калибратор давления с контрольным манометром, источник питания 24 В пост. тока, мультиметр, резистор 250 Ом, сигнальные провода.

Преобразователь давления подключается к порту калибратора и к источнику питания. В разрыв выходной цепи (нулевого провода) устанавливается резистор 250 Ом, с которого мультиметром снимается сигнал напряжения. Подается питание на преобразователь давления. Изменяя давление калибратором, снимаются показания в нескольких точках диапазона, например, в минимальной и максимальной точках.

Для преобразователя с диапазоном давления 0-10 бар 4 мА соответствует минимальному значению 0 бар, 20 мА соответствует максимальному значению 10 бар. Учитывая сопротивление резистора 250 Ом, при 0 бар (4 мА на выходе преобразователя) мультиметр отображает значение напряжения 1 В, а при 10 бар (20 мА на выходе преобразователя) – 5 В.

Дополнительная настройка не требуется. Преобразователь давления по умолчанию настроен на выбранный диапазон измерения, пропорционально выбранному выходному сигналу.

Да, до определенного значения давления измеряемой среды преобразователь давления обеспечивает правильный выходной сигнал. Но при повышении значения давления измеряемой среды выходной сигнал останется на прежнем значении, так как питания будет недостаточно для повышения уровня выходного сигнала.

Нет, выходной сигнал выбирается при заказе и не может быть изменен.

Нет. Материал SS316L, из которого изготовлены контактирующие со средой части, должен быть проверен заказчиком на совместимость или согласован со специалистами технической поддержки ONI.

Нет, преобразователь давления работает только с внешним блоком питания.

Выделяют две основные конструкции – с открытой и с внутренней мембраной. Преобразователи давления ONI серии PPT имеют конструкцию с внутренней мембраной. Данная конструкция является стандартной для газообразных и жидких сред. Главной особенностью является то, что чувствительный элемент (мембрана) расположен внутри присоединительного штуцера и соединен с измеряемой средой через порт отбора давления. В случае вязких или загрязненных сред возможно попадание грязи во внутреннюю область штуцера, что может способствовать ухудшению работоспособности чувствительного элемента и увеличению погрешности измерения. При выборе преобразователя давления ONI заказчик должен учитывать данную особенность конструкции.

В комплект поставки входят:

• преобразователь давления, 1 шт.
• паспорт, 1 шт.

Да, установка чувствительного элемента в защитную гильзу возможна. Защитная гильза ONI серии IPB для этого не подходит, так как не соответствует габаритным размерам чувствительного элемента. В комплект поставки защитная гильза не входит.

Минимальная температура измеряемой среды рассчитывается по формуле: w + 2 °С мин., где w - уставка срабатывания. Максимальная температура измеряемой среды составляет +70 °С. Температура окружающей среды: -30...+70 °С.

Нет. Возврат в исходное состояние происходит автоматически после срабатывания, если температура снова поднимается выше заданного уровня.

Допустимая вибрационная нагрузка ≤ 1/2g.

Допустимая растягивающая нагрузка < 100 Н.

Не входят.

Присоединение к процессу Rc 1/2" по ГОСТ 6211.

Максимально допустимое значение температуры измеряемой среды: < 150 °С.

Максимально допустимое значение давления измеряемой среды: < 10 бар.

Внутренний диаметр – 6,5 мм. Толщина стенки – 0,75 мм.

Набегающий поток измеряемой среды вызывает вибрацию погружной части защитной гильзы: чем больше расход (скорость), тем больше вибрация. При этом незначительное превышение допустимой скорости потока может сказываться на долговечности защитной гильзы. В случае сильного превышения допустимой скорости потока защитную гильзу может сорвать по ходу течения потока, тем самым повредив дорогостоящее оборудование. Заказчику рекомендуется ориентироваться на следующие данные ниже, для того чтобы избежать негативных последствий:

Скорость при погружной длине 50 мм:

• при Р < 1 бар, Т = 100...150 °С (пар): не более 40 м/с;
• при Р < 10 бар, Т = 100 °С (вода): не более 26 м/с;
• при Р < 10 бар, Т = 150 °С (вода): не более 28 м/с.

Скорость при погружной длине 100 мм:

• при Р < 1 бар, Т = 100...150 °С (пар): не более 12 м/с;
• при Р < 10 бар, Т = 100 °С (вода): не более 12 м/с;
• при Р < 10 бар, Т = 150 °С (вода): не более 12 м/с.

Скорость при погружной длине 150 мм:

• при Р < 1 бар, Т = 100...150 °С (пар): не более 5 м/с;
• при Р < 10 бар, Т = 100 °С (вода): не более 5 м/с;
• при Р < 10 бар, Т = 150 °С (вода): не более 5 м/с.

Где Р – давление измеряемой среды, Т – температура измеряемой среды.

Защитную гильзу в зоне смешения потоков допустимо устанавливать после 10...15хДу от места смешения потоков. Где Ду - условный диаметр прохода трубопровода.

Нет, датчики не внесены в реестр СИ и поверке не подлежат. Соответственно, допустимая погрешность датчиков температуры TSС, TSS не нормируется.

Для заказа доступно несколько вариантов чувствительных элементов: термосопротивления платиновые Pt100, Pt1000, никелевые Ni1000, а также термосопротивления с отрицательным ТКС NTC1,8K и NTC10K.

Ответ: Используется кабель SiHF, 2x0,25 мм², Двнеш. 4,3 мм. Допустимый радиус изгиба: 17,2 мм – для неподвижного применения, 21,5 мм – для подвижного применения.

Нет, аксессуары в комплекте не поставляются. Защитная гильза IPB не подходит для установки датчика температуры TSC из-за отсутствия обжимного штуцера.

Для увеличения теплопроводности и снижения тепловой инерции рекомендуется заполнять воздушный зазор между гильзой и датчиком термопастой (марки КТП-8, КТП-19) или трансформаторным маслом, в зависимости от расположения датчика температуры в пространстве.

Нет. Накладные датчики температуры используются для непосредственного измерения температуры поверхности трубопровода, на который установлены. Данный метод является косвенным методом определения температуры измеряемой среды.

Нет, датчики не внесены в реестр СИ и поверке не подлежат. Соответственно, допустимая погрешность датчиков температуры TSD-1, TSD-2 не нормируется.

Допустимая температура окружающей среды: -20...+100 °С. Эксплуатация датчика температуры при значениях выше или ниже указанного диапазона может привести к выходу из строя.

Защитная гильза IPB предназначена именно для установки датчика температуры серии TSD-2 и не предназначена для установки датчика температуры TSD-1. Защитная гильза в комплект поставки не входит, ее необходимо заказывать отдельно.

Пассивный выходной сигнал означает, что питание цепи осуществляется непосредственно через клеммы выходного сигнала.

Невозможно. Калибровка датчика температуры возможна только с применением преобразователя температуры.

По стандарту DIN EN 60751 значение сопротивления изоляции между каждой измерительной цепью и оболочкой не должно быть меньше, чем 100 МОм. Если сопротивление изоляции слишком низкое, то возникает погрешность измерения, что вызывает отображение слишком низких значений температуры. Тестирование сопротивления изоляции проводится напряжением 500 В постоянного тока.

Не входят.

Это резьбовой кабельный ввод M16x1,5 с разгрузкой от натяжений.

Нет. Несмотря на одинаковый принцип работы, обычные приводы воздушных заслонок не соответствуют требованиям противопожарной безопасности, предъявляемым к ОЗК. Также между воздушным и противопожарным приводами есть различия по материальному исполнению и геометрическим параметрам штока заслонки.

2-позиционное регулирование применимо для приводов ONI без возвратной пружины и заключается в том, что при подаче напряжения на контакты 1-2, привод поворачивает вал в одну сторону (например, влево) до достижения заданного положения, а при подаче напряжения на контакты 1-3, с помощью переключения ключа, привод поворачивает вал в другую сторону (например, направо) до достижения заданного положения. При снятии напряжения сохраняется последнее рабочее положение вала.

3-позиционное регулирование применимо для приводов ONI без возвратной пружины и заключается в том, что при подаче напряжения на контакты 1-2 привод поворачивает вал в одну сторону (например, влево), при подаче напряжения на контакты 1-3 привод поворачивает вал в другую сторону (например, направо). Вал перемещается на угол пропорциональный длине импульса, поэтому при подаче импульсов определенной длины на контакты 1-2 или 1-3 можно установить вал в любое положение. При снятии напряжения сохраняется последнее рабочее положение вала.

Противопожарные приводы предназначены для закрытия огнезадерживающих клапанов (ОЗК). В случае возникновения пожара и отключения питания привод закрывает заслонку огнезадерживающего клапана с помощью пружинного возврата, тем самым предотвращает распространение дыма и огня из помещения, где произошло возгорание.

Привод для дымоудаления (или реверсивный привод) предназначен для открытия дымовых клапанов в системах противодымной вентиляции, т.е. выполняет обратную функцию противопожарному приводу.

Отличие состоит во времени срабатывания привода. Время срабатывания обычного привода воздушных заслонок ONI составляет 20...200 сек, при этом воздушные ускоренные приводы имеют время срабатывания 8...20 сек.

Токовое реле при длительной эксплуатации выдерживает до 4 А и кратковременно, например, для пуска двигателя – до 6хIn. Где In - номинальный ток.

Длина кабеля зависит от расстояния между электродами, выбранной уставки, материала, сечения используемого кабеля и т.д. Следует ориентироваться на следующие характеристики:

• Чувствительность (входное сопротивление): 5...10 кОм.
• Напряжение в электродах подключаемых датчиков: 3,5 В AC макс.
• Ток подключаемых датчиков: 0,1 мА макс.
• Максимальная емкость провода датчика при чувствительности 25 кОм / 100 кОм: 800 нФ / 200 нФ.
• Максимальная длина при чувствительности 25 кОм / 100 кОм: 800 м / 200 м.

В номенклатуре ONI имеются несколько серий промежуточных реле, отличающихся по своим характеристикам, но выполняющих примерно одинаковые функции, это:

• гальваническая развязка;
• передача команд управления исполнительным элементам между силовыми цепями и цепями управления.

В номенклатуре ONI встречаются несколько серий промежуточных реле, например, РЭК или OIR. Основными критериями для подбора реле являются:

• тип установки: в розетку или на DIN-рейку;
• количество групп контактов: 1, 2, 3 или 4;
• напряжение питания катушки управления: 12 В AC/DC, 24 В AC/DC, 48 В AC/DC, 110 В AC/DC, 220 В AC/DC;
• коммутационная способность контактов: 3...16 А / 24 В DC, 230...250 В AC.

Для уточнения технических характеристик промежуточных реле необходимо обращаться в техническую поддержку ONI: support@oni-system.com.

Нет. На текущий момент в номенклатуре имеются ультратонкие реле с катушкой управления только на 24 В постоянного тока.

Да, защитный диод имеется.

Минимальная коммутирующая способность реле серии ORK составляет 500 мВт (или 50 мА), при напряжении 10 В пост. тока. При номинальном напряжении 24 В пост. тока коммутирующая способность составляет ~ 20 мА.

В зависимости от исполнения реле максимальный входной ток следующий:

• OGR-1-1C-DC24V-L-B: 25 мА;
• OGR-1-1C-DC24V: 25 мА;
• OGR-1-1C-AC220V-L-B: 6 мА;
• OGR-1-1C-AC220V: 6 мА;
• OGR-1-2C-DC24V-L-B: 25 мА;
• OGR-1-2C-DC24V: 25 мА;
• OGR-1-2C-AC220V-L-B: 6 мА;
• OGR-1-2C-AC220V: 6 мА;
• OGR-2-2C-DC24V: 40 мА;
• OGR-2-2C-AC220V: 6 мА;
• OGR-2-4C-DC24V: 40 мА;
• OGR-2-4C-AC220V: 6 мА;
• OGR-2-4C-DC220V: 4 мА.

Да. Для уточнения совместимости реле ONI и аксессуаров сторонних производителей необходимо обращаться в техническую поддержку ONI: support@oni-system.com.

В твердотельных реле управляющая цепь гальванически развязана с силовой цепью. Входной сигнал будет одинаково восприниматься при любом напряжении в диапазоне 3...32 В DC, вне зависимости от коммутируемого напряжения. При этом диапазон коммутируемого напряжения (или диапазон напряжения питания нагрузки) составляет 24...380 В AC.

Нет, так как для управления твердотельным реле нужен ток порядка 10-20 мА, то шунтирующего резистора на входе не требуется.

Планируется поступление на склад в середине 3 квартала 2023 года. Следите за обновлением информации на сайте ONI.

АИР — это электродвигатели, сконструированные согласно требованиям ГОСТ, а АИС – согласно требованиям DIN-стандарта.

Подбирать электродвигатели следует исходя из технического задания. Все параметры технического задания должны совпадать с номинальными значениями на шильде электродвигателя.

Для подключения обмотки статора к питающей сети в коробке выводов предусмотрена клеммная панель с контактными зажимами и болт заземления, а также перемычки для соединения обмоток по схеме «звезда» или «треугольник». Провод заземления подключается к зажиму заземления в первую очередь, до подключения фазных проводов кабеля питания к контактным зажимам. Подключение двигателя к сети следует производить по схеме, расположенной на внутренней стороне крышки коробки выводов. Перемычки на клеммной панели должны быть установлены в зависимости от напряжения питающей сети (соединение в треугольник обозначается – «Δ», соединение в звезду обозначается – «Y»). В состоянии поставки обмотки двигателя, рассчитанного на двойное напряжение питания, соединены для работы от питающей сети 380 В. Конструкция коробок выводов предусматривает возможность подсоединения кабелей с медными или алюминиевыми жилами, с оболочкой из резины или пластика, а также проводов в гибком металлическом рукаве.

Правильный выбор и настройка аппаратов защиты позволяют продлить ресурс безаварийной работы двигателя. Для защиты двигателей от коротких замыканий должны применяться предохранители и/или автоматические выключатели и реле перегрузки, предусмотренные проектом электроустановки.

Электродвигателя ONI имеют степень защиты IP55, что подразумевает защиту от брызг воды. Следовательно, электродвигатели возможно использовать под навесом.

Чтобы избавиться от шума электродвигателя, сначала необходимо определить происхождение шума.

1. Шорох или стук в подшипниках. Необходимо добавить или заменить смазку в подшипниках или заменить полностью вышедшие из строя подшипники.
2. Вой или свист на валу или на вентиляторе. Вой или свист указывают на приработку сальников уплотнения. Для устранения свиста необходимо дать притереться сальникам в течении 30 минут на холостом ходу.
3. Скрежет или писк обмоток электродвигателя при работе его от преобразователя частоты. Необходимо изменить тактовую частоту преобразователя частоты.
